Đầu Báo Khói Quang Học 4452W – Nguyên Lý Tán Xạ Ánh Sáng & Thuật Toán AI

Tản Mạn Về Ánh Sáng Và Khói

Người Việt Nam từ lâu đã quen với hình ảnh những tia nắng sớm xuyên qua màn sương buổi sáng — ánh sáng trở nên hữu hình, có thể nhìn thấy, khi có đủ hạt bụi và hơi nước trong không khí. Hiện tượng đó gọi là Hiệu ứng Tyndall — và chính hiện tượng vật lý này là nền tảng của mọi đầu báo khói quang học trên thế giới, bao gồm Panasonic 4452W.

Bài viết này dành cho kỹ sư M&E, đội Facility Management và chủ đầu tư muốn hiểu thiết bị họ đang vận hành — không chỉ biết nó "phát hiện khói", mà hiểu tại sao nó phát hiện được và tại sao đôi khi không nên báo mà vẫn báo.

1. Panasonic 4452W — Đầu Báo Khói Quy Ước Là Gì?

Panasonic 4452W là đầu báo khói quang học quy ước (conventional photoelectric smoke detector), được thiết kế để kết nối vào zone line input của tủ trung tâm CIE quy ước — EBL512 G3, EBL128 hoặc EBL512.

Khác với đầu báo địa chỉ (addressable), đầu báo quy ước không truyền thông tin địa chỉ cụ thể mà chỉ báo hiệu theo zone — đơn giản hơn trong thiết kế nhưng vẫn hiệu quả cho nhiều loại công trình quy mô vừa và nhỏ.

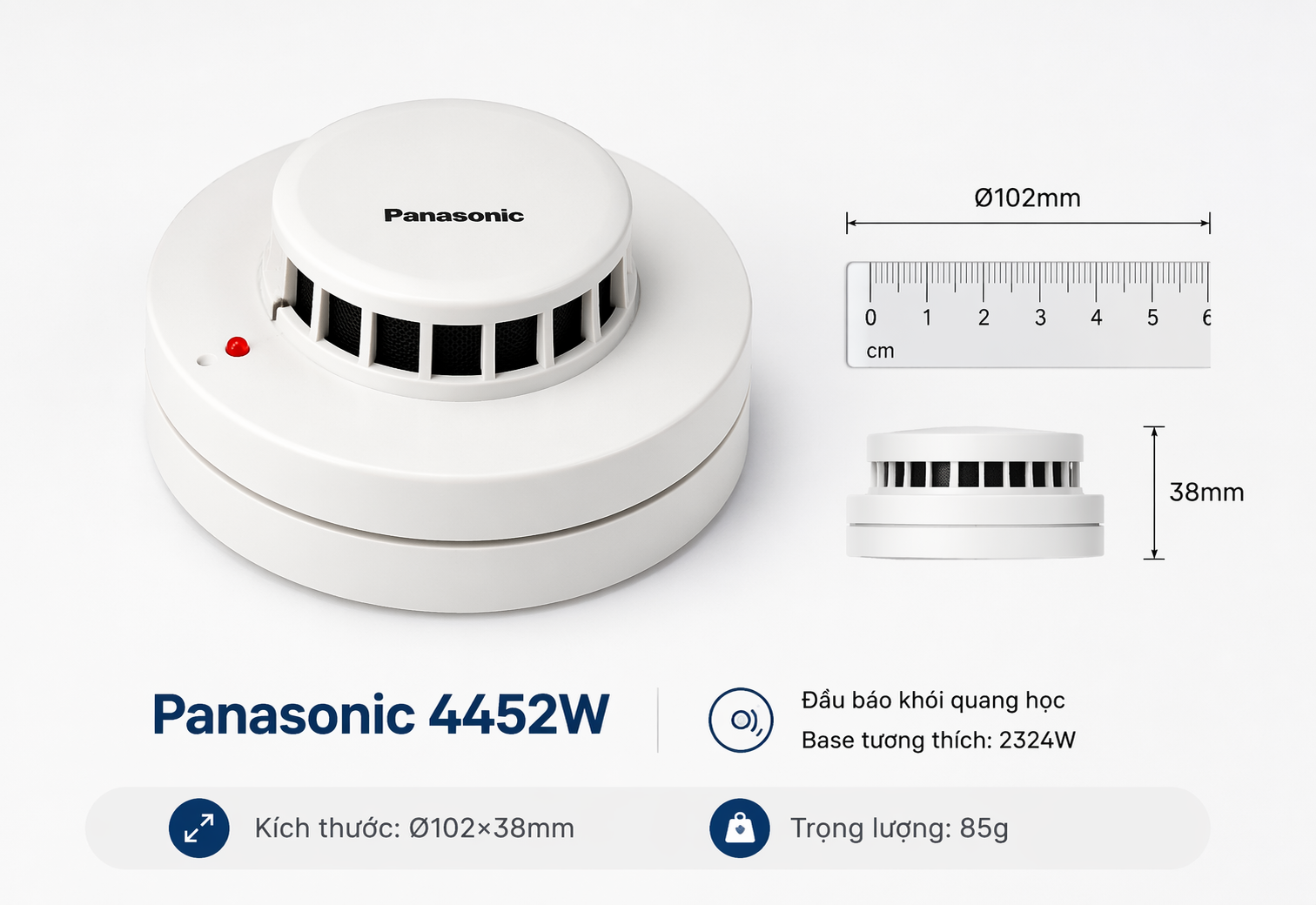

Thông số kỹ thuật cơ bản: điện áp vận hành 12–30V DC (thông thường dùng 24V), dòng nghỉ 0,04 mA, dòng báo động tối thiểu 3 mA, kích thước Ø102×38mm, trọng lượng 85g, chất liệu modified polycarbonate, cấp bảo vệ IP41. Thiết bị chỉ dành cho môi trường trong nhà, khô ráo, nhiệt độ vận hành -10°C đến +50°C.

2. Nguyên Lý Tán Xạ Ánh Sáng — Trái Tim Của Thiết Bị

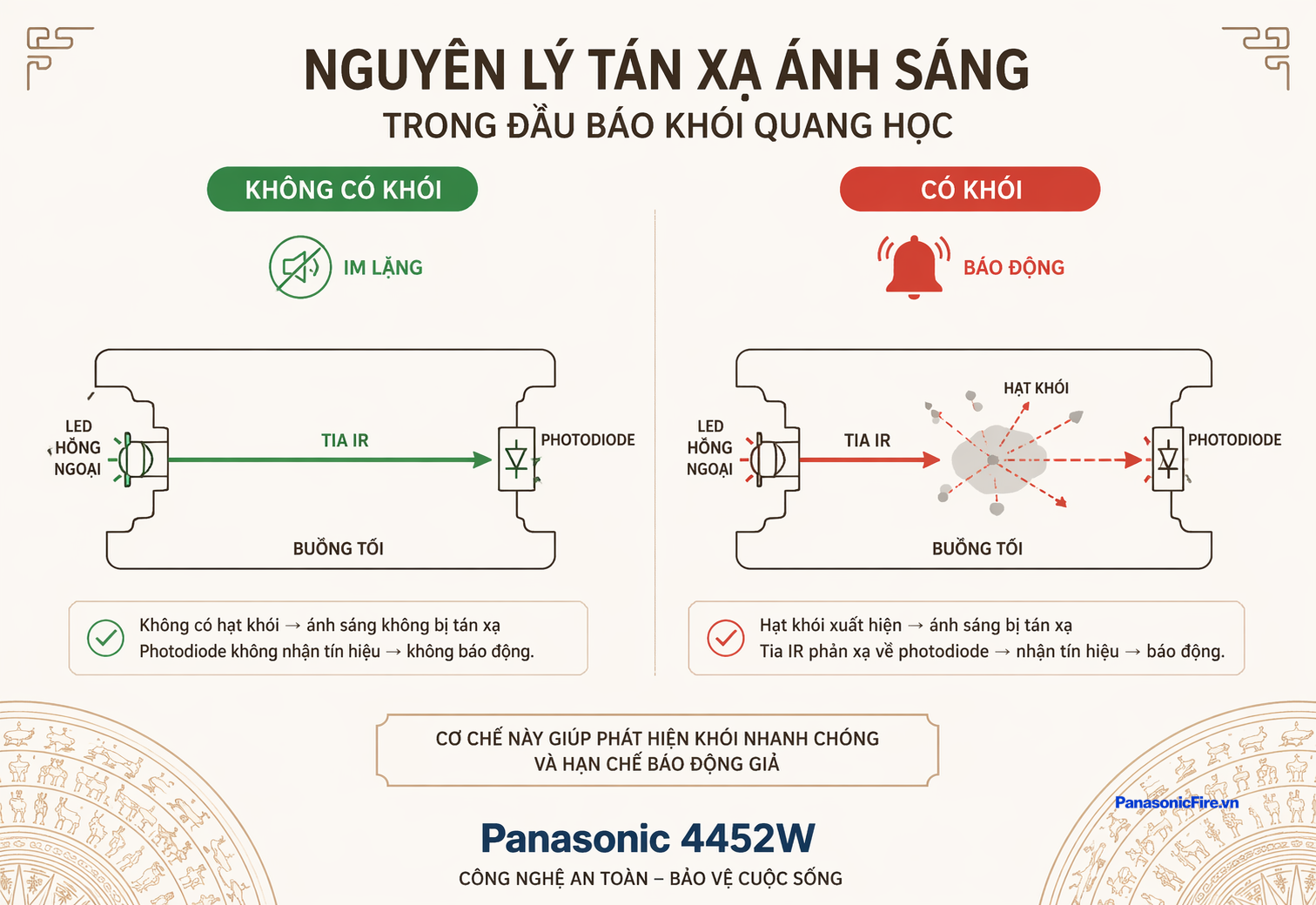

Bên trong mỗi chiếc 4452W là một buồng phát hiện tối hoàn toàn. Khói xâm nhập vào buồng thông qua lưới lọc côn trùng (insect filter) và mê cung quang học (optical labyrinth) — cấu trúc này không chỉ cải thiện luồng khói vào mà còn khiến hơi nước và sương ngưng tụ trên bề mặt, ngăn chúng gây ra báo giả.

Bên trong buồng, một đèn LED hồng ngoại phát tia sáng theo hướng không chiếu trực tiếp vào photodiode. Ở điều kiện bình thường, không có ánh sáng phản xạ đủ mạnh để photodiode thu nhận — hệ thống im lặng.

Khi hạt khói xâm nhập, chúng phản xạ ánh sáng hồng ngoại về phía photodiode theo nguyên lý tán xạ Mie (Mie scattering) — hiệu ứng đặc biệt hiệu quả với các hạt có kích thước tương đương bước sóng ánh sáng. Đây là lý do tại sao đầu báo quang học như 4452W đặc biệt nhạy với khói sáng, hạt to từ đám cháy âm ỉ (smouldering fire) — loại cháy nguy hiểm nhất vì diễn ra chậm nhưng tích lũy khí độc rất nhanh.

3. Thuật Toán AI — Giảm 46% Báo Giả

Con số 46% không phải marketing — đó là kết quả đo lường từ thuật toán Fire Judgement tích hợp trong 4452W. Hệ thống sử dụng trí tuệ nhân tạo để phân tích không chỉ mức độ mật độ khói tại thời điểm hiện tại, mà còn tốc độ thay đổi — tức là khói đang tăng nhanh hay chậm, tăng đều hay đột ngột.

Hai tham số này được kết hợp với độ nhạy biến thiên (variable sensitivity) và thời gian trễ có chủ ý (alarm delay time). Ngưỡng báo động tiêu chuẩn là 4%/m mật độ khói, với thời gian trễ 9 giây sau khi đạt ngưỡng.

Ý nghĩa thực tế: khói từ ấm nước sôi hay bình xịt tóc thường tăng nhanh, đạt đỉnh rồi giảm ngay — AI nhận ra mẫu này và không kích hoạt báo động. Khói từ đám cháy thật tăng đều, bền vững và liên tục vượt ngưỡng — AI phán đoán đây là cháy thật và gửi tín hiệu.

4. CCF — Cơ Chế Tự Bù Trừ Nhiễm Bẩn 36 Giờ

Mọi đầu báo khói đều gặp một thách thức chung: bụi tích lũy theo thời gian làm thay đổi đặc tính quang học của buồng cảm biến. Nếu không xử lý, thiết bị sẽ dần kém nhạy hoặc ngược lại — quá nhạy và báo giả liên tục.

Panasonic 4452W giải quyết bằng Contamination Compensation Factor (CCF) — hệ số bù trừ nhiễm bẩn tự động.

Cứ mỗi 13 phút, thiết bị lưu tất cả giá trị mật độ khói tức thời và tính giá trị trung bình. Trong 18 giờ đầu, CCF chỉ được điều chỉnh giảm (nếu môi trường sạch hơn dự kiến). Sau 18 giờ tiếp theo, CCF được điều chỉnh theo cả hai chiều và lưu vào bộ nhớ EEPROM của thiết bị. Sau đó chu kỳ 36 giờ mới bắt đầu.

Kết quả: độ nhạy luôn ổn định bất kể mức độ bụi môi trường thay đổi theo mùa hay theo hoạt động của công trình.

5. Lắp Đặt Và Đấu Dây — Checklist Tham Khảo

Phần này dành cho mục đích tham khảo kỹ thuật. Thực tế cần kết hợp với hồ sơ thiết kế cụ thể và đơn vị PCCC được cấp phép.

☑ Bước 1 — Xác nhận môi trường 4452W dành cho trong nhà, khô ráo. Nhiệt độ vận hành -10°C đến +50°C, độ ẩm tối đa 95% RH không ngưng tụ, cấp bảo vệ IP41.

☑ Bước 2 — Lắp vào base 2324W Căn dấu "Mark" trên đầu báo trùng với "Mark" trên base, xoay chiều kim đồng hồ cho đến khi khóa hoàn toàn. Để tháo ra, cần dùng tuốc vít chuyên dụng đưa vào khe mở khóa.

☑ Bước 3 — Đấu zone line Kết nối theo cực: A+ (dương) và B- (âm). Tiết diện dây tối thiểu Ø0,65mm (0,3mm²), tối đa Ø1,6mm (2mm²). Lưu ý quan trọng: screen wire termination không được hỗ trợ trên base 2324W.

☑ Bước 4 — End-of-line device Thiết bị cuối cùng trên zone line cần có End-of-line device. Loại EOL phụ thuộc vào CIE đang dùng và loại zone line input — tham khảo tài liệu CIE tương ứng.

☑ Bước 5 — Kiểm thử sau lắp đặt Dùng thiết bị aerosol kiểm thử chuyên dụng như SOLO hoặc Testifire theo hướng dẫn của nhà sản xuất aerosol. Tuyệt đối không dùng khói thật, lửa thật hay hơi hóa chất không kiểm soát để kiểm thử.

☑ Bước 6 — Ghi biên bản Ghi đầy đủ ngày lắp, người thực hiện, kết quả kiểm thử và tình trạng thiết bị. Lưu biên bản cho đợt bảo trì định kỳ tiếp theo.

6. Khi Nào Cần Đơn Vị Kỹ Thuật Chuyên Nghiệp?

Đội kỹ thuật nội bộ có thể thực hiện nhiều hạng mục vận hành thường quy. Tuy nhiên, cần liên hệ đơn vị PCCC được cấp phép khi gặp các tình huống sau: báo giả lặp lại nhiều lần mà không xác định được nguồn gốc; zone line mất tín hiệu đột ngột hoặc không liên tục; công trình thay đổi mặt bằng hoặc thay CIE mà chưa cập nhật thiết kế; và khi chuẩn bị kiểm định định kỳ theo yêu cầu cơ quan PCCC địa phương.

Tóm Tắt — Ba Điều Cần Nhớ

Hiểu đầu báo khói quang học 4452W xoay quanh ba nguyên tắc: tán xạ IR cộng AI phán đoán cho phép phát hiện chính xác và giảm 46% báo giả; CCF tự bù trừ 36 giờ duy trì độ nhạy ổn định mà không cần can thiệp thủ công thường xuyên; và nền tảng lắp đặt đúng — base 2324W đúng cực, zone line đúng tiết diện, EOL đúng vị trí — là điều kiện tiên quyết cho hệ thống vận hành đúng chuẩn.

FAQ

Q: Đầu báo khói quang học 4452W có phù hợp với nhà bếp công nghiệp không? Tài liệu kỹ thuật chỉ định 4452W cho môi trường trong nhà và khô ráo. Nhà bếp công nghiệp với hơi nước, dầu mỡ và biến động nhiệt độ lớn không phải môi trường phù hợp. Cần tư vấn lựa chọn loại đầu báo phù hợp hơn cho môi trường đặc thù.

Q: CCF có nghĩa là không cần vệ sinh đầu báo định kỳ không? Không. CCF là cơ chế bù trừ điện tử giúp duy trì độ nhạy trong giới hạn nhất định. Vệ sinh định kỳ vẫn là cần thiết và bắt buộc theo quy định bảo trì PCCC — CCF không thể bù trừ vô hạn khi bụi tích lũy quá nhiều.

Q: Sự khác biệt giữa 4452W và đầu báo địa chỉ như 4400? 4452W là đầu báo quy ước (conventional) — kết nối vào zone line, báo theo zone. 4400 là đầu báo địa chỉ (addressable) — mỗi thiết bị có địa chỉ riêng, tủ trung tâm biết chính xác thiết bị nào đang báo. Lựa chọn phụ thuộc vào quy mô và yêu cầu của công trình.

Q: 4452W hoạt động với CIE nào? Tài liệu kỹ thuật MEW01959 EN Rev.5 ghi rõ thiết bị dùng trong hệ thống EBL512 G3, EBL128 và EBL512.

Q: Tại sao thời gian trễ 9 giây là cần thiết? Thời gian trễ 9 giây cho phép thuật toán AI xác nhận tín hiệu khói là thật và bền vững, không phải thoáng qua. Điều này kết hợp với variable sensitivity tạo nên cơ chế lọc báo giả hiệu quả mà không làm chậm phản ứng với cháy thật đáng kể.

Nhận Hỗ Trợ Kỹ Thuật

Panasonic Fire & Security cung cấp giải pháp báo cháy quy ước và địa chỉ cho mọi quy mô công trình tại Việt Nam. Đội ngũ kỹ thuật hỗ trợ thiết kế, tư vấn lựa chọn thiết bị và bảo trì hệ thống.

? Nhận tư vấn theo loại công trình: panasonicfire.vn ? info@panasonicfire.vn

⚠️ Lưu ý: Nội dung mang tính chia sẻ kiến thức kỹ thuật tổng quan, tham chiếu tài liệu MEW01958 Rev.5 và MEW01959 EN Rev.5 của Panasonic Fire & Security Europe AB. Khi triển khai thực tế, hãy tuân thủ quy chuẩn PCCC Việt Nam và tham vấn đơn vị được cơ quan có thẩm quyền cấp phép.
