Panasonic Fire · Addressable Detector Base
Tổng quan sản phẩm

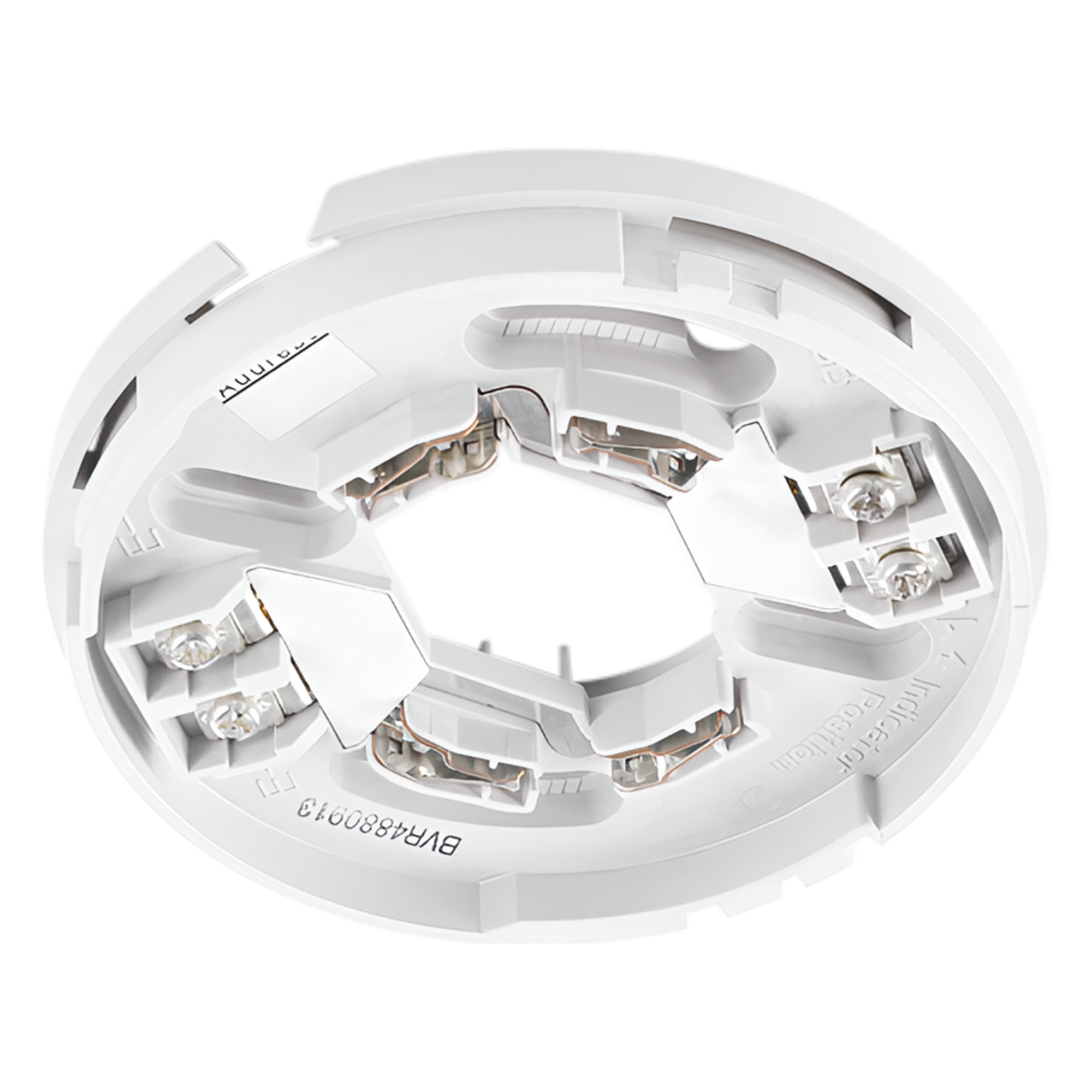

Panasonic 3312 là đế đầu báo địa chỉ tiêu chuẩn — screw terminals chắc chắn, hỗ trợ External LED 2218, dành cho hệ thống Panasonic EBL.
Phù hợp cáp tiết diện lớn, đấu nối ổn định lâu dài. Chiều cao 15 mm (low profile). Label Holder ready. IP51. Tương thích 4400, 4401, 4402, 3308 và nhiều dòng 33xx / 43xx / 44xx.
Lựa chọn chuẩn cho công trình thương mại, công nghiệp và hạ tầng yêu cầu độ bền cơ học cao. Hệ EBL512 G3, EBLOne, EBL128.
Thông tin nhanh
- ○ Loại: Addressable Base · Screw Terminals
- ○ External LED: Hỗ trợ 2218 (E+ · E−)
- ○ Tương thích: 4400 · 4401 · 4402 · 3308 (+ dòng 33xx / 43xx / 44xx)
- ○ Điện áp: 12–30 VDC (danh định 24 VDC)
- ○ Dòng tiêu thụ: 0 mA
- ○ Kích thước: Ø 102 × 15 mm · 52 g
- ○ Cấp bảo vệ: IP51 · Indoor
Sáu giá trị nổi bật
Screw Terminal
Đấu nối chắc chắn — phù hợp nhiều loại cáp, kể cả tiết diện lớn.
External LED
Kết nối 2218 External Indicator — hiển thị trạng thái từ xa.
Cáp tiết diện lớn
Thiết kế terminal phù hợp dự án quy mô lớn.
Label Holder Ready
Vị trí gắn nhãn zone / số kỹ thuật trên đế.
Low profile 15 mm
Chiều cao thấp — thẩm mỹ sau lắp đặt.
Tương thích rộng
Nhiều dòng đầu báo 33xx · 43xx · 44xx trên hệ EBL.
Công nghệ cốt lõi
COM Loop Architecture
Kết nối trực tiếp vòng lặp Panasonic — quản lý toàn bộ đầu báo từ trung tâm.
Screw Terminal Platform
Terminal vít tăng độ ổn định kết nối điện trong vận hành lâu dài.
External LED Interface
Kết nối một đèn báo ngoài qua terminal E+ và E−.
Detector LED Position Mark
Đánh dấu vị trí LED — lắp đầu báo đúng hướng hiển thị.
Label Identification
Label Holder 3390 · Label 3391 — quản lý địa chỉ khi bảo trì.
Ứng dụng công trình
Văn phòng · Khách sạn · Bệnh viện · Trường học
Đế tiêu chuẩn chắc chắn, hỗ trợ LED ngoài khi cần quan sát từ xa.
Nhà máy · Trung tâm thương mại · Data Center · Hạ tầng
Cáp tiết diện lớn, kết nối ổn định lâu dài trên hệ EBL.
Thông số kỹ thuật
- ○ Mã sản phẩm: 3312
- ○ Loại thiết bị: Addressable Base
- ○ Điện áp hoạt động: 12–30 VDC
- ○ Điện áp danh định: 24 VDC
- ○ Dòng tiêu thụ: 0 mA
- ○ Địa chỉ: N/A (đế)
- ○ Kích thước: Ø 102 × 15 mm
- ○ Khối lượng: 52 g
- ○ Vật liệu: ABS
- ○ Nhiệt độ hoạt động: −10 °C đến +50 °C
- ○ Nhiệt độ lưu trữ: −20 °C đến +70 °C
- ○ Độ ẩm: ≤ 95 % RH
- ○ Cấp bảo vệ: IP51
Lắp đặt & tương thích
Lắp trong nhà, khu vực khô ráo. Screw terminals. COM Loop. Hỗ trợ External LED qua E+ / E−.
Đầu báo tương thích
- ○ 4400 — Addressable Multi Detector
- ○ 4401 — Addressable Smoke Detector
- ○ 4402 — Addressable Multi Detector with CO
- ○ 3308 — Addressable Heat Detector
Phụ kiện
- ○ 2218 — External Indicator
- ○ 3313 — Cover
- ○ 3390 — Label Holder · 3391 — Labels
Câu hỏi kỹ thuật thường gặp
3312 là gì?
Đế đầu báo địa chỉ tiêu chuẩn dùng screw terminals cho hệ Panasonic EBL.
Hỗ trợ LED ngoài?
Có — một External Indicator qua E+ và E− (2218).
Khác gì 3312F?
3312 dùng screw terminals; 3312F dùng Fast Connector.
Label Holder?
Có — vị trí gắn sẵn trên đế (3390 / 3391).
Dùng với 4402?
Có — trong danh sách tương thích chính thức.
Ngoài trời?
Không — thiết kế cho môi trường trong nhà, khu vực khô ráo.
Chứng nhận & tiêu chuẩn
- ○ CE
- ○ EMC: EN 61000-6-3 · EN 50130-4
- ○ RoHS EN 50581
- ○ Nền tảng tương thích đầu báo EN 54-5 / EN 54-7
Tài liệu tải xuống
- ○ Product Leaflet — ll_3312_mew01919_rev_2.pdf
- ○ Technical Description — td_3312_3312f_3312fl_mew01922_rev_3.pdf
