Panasonic Fire · Intelligent Detector Base
Tổng quan sản phẩm

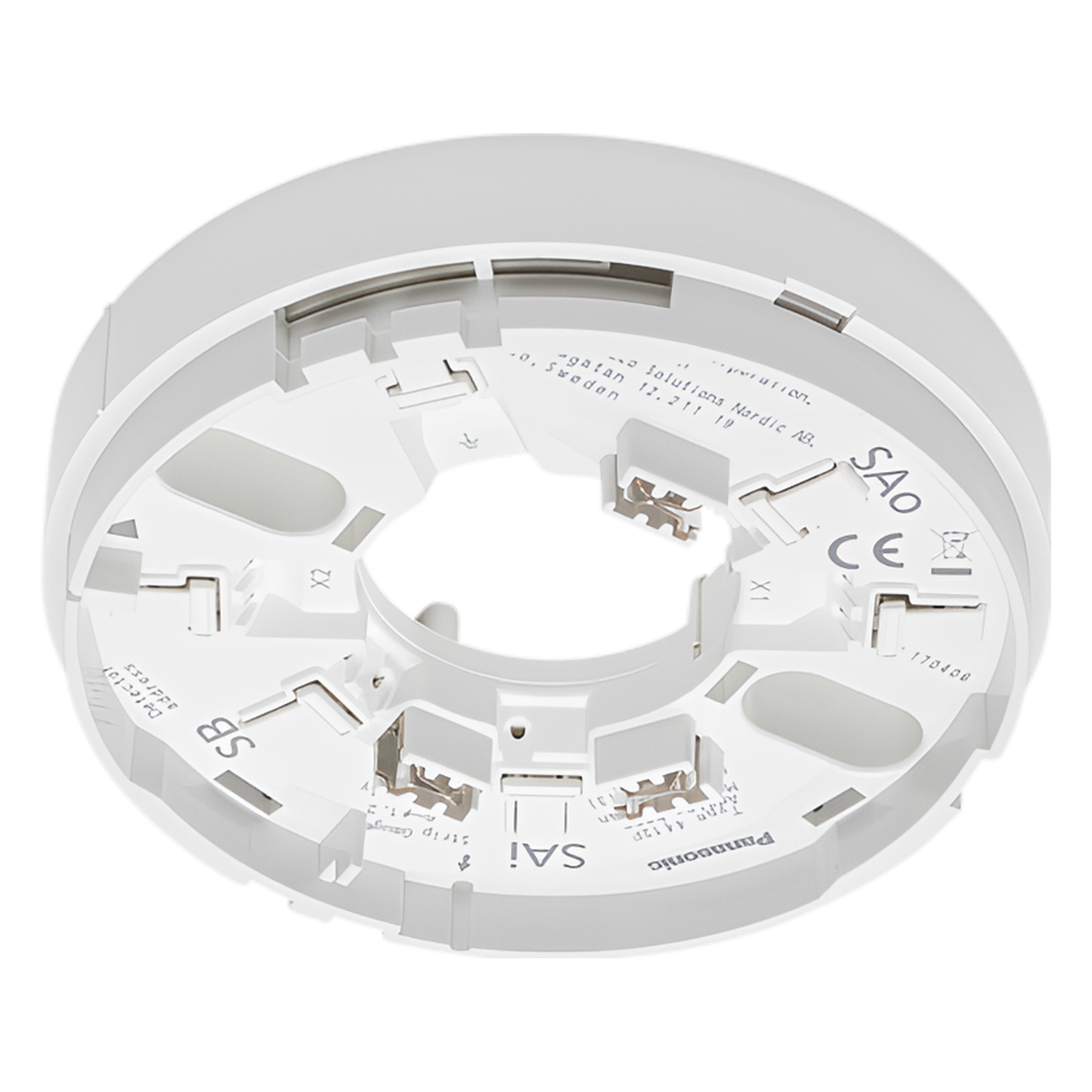

Panasonic 4412F là đế đầu báo địa chỉ chuyên dụng cho các đầu báo có isolator (4400I, 4401I) — Fast Connector rút ngắn thời gian đấu nối, hỗ trợ shield, cặp dây phụ trợ và gắn nhãn nhận dạng trên đế.
Kết nối trực tiếp COM Loop (SAi · SAo · SB). Không tiêu thụ dòng. Kích thước Ø 102 × 23,3 mm, 59 g. Cấp bảo vệ IP41 — lắp trong nhà.
Phù hợp dự án lớn cần tối ưu tiến độ thi công và chất lượng đấu nối hệ thống báo cháy Panasonic EBL.
Thông tin nhanh
- ○ Loại: Addressable Detector Base (Isolator detectors)
- ○ Kết nối: COM Loop · Fast Connector
- ○ Tương thích đầu báo: 4400I · 4401I
- ○ Điện áp: 12–30 VDC (danh định 24 VDC)
- ○ Dòng tiêu thụ: 0 mA
- ○ Kích thước: Ø 102 × 23,3 mm · 59 g
- ○ Cấp bảo vệ: IP41 · Indoor
Sáu giá trị nổi bật
Fast Connector
Đấu nối nhanh toàn bộ — rút ngắn thời gian lắp đặt tại hiện trường.
Hỗ trợ Shield
Điểm đấu nối shield chuyên dụng — xử lý dây chống nhiễu gọn, chuyên nghiệp.
Cặp dây phụ trợ
Cổng X1 · X2 cho dây nguồn hoặc kết nối phụ trợ.
Label Holder Ready
Vị trí gắn nhãn Zone Address / Technical Number ngay cả khi đã lắp đầu báo.
Thiết kế gọn nhẹ
Ø 102 mm · cao 23,3 mm · 59 g.
Tương thích isolator
Tối ưu cho đầu báo địa chỉ có isolator trong hệ sinh thái EBL.
Công nghệ cốt lõi
Fast Connector Technology
Đấu nối nhanh toàn bộ hệ thống — không cần terminal screw truyền thống.
COM Loop Integration
- ○ SAi · SAo · SB
Shield Cable Connection
Điểm đấu nối shield chuyên dụng — tăng chất lượng thi công, giảm nhiễu.
Extended Wiring Support
Terminal X1 · X2 quản lý thêm cặp dây phụ trợ.
Label Management
Nhận diện khu vực và thiết bị dễ dàng khi vận hành hoặc bảo trì (Label Holder 3390 · Label 3391).
Ứng dụng công trình
Tòa nhà văn phòng · Trung tâm thương mại · Bệnh viện · Sân bay
Dự án lớn cần rút ngắn thời gian đấu nối và bảo trì.
Data Center · Nhà máy · Khách sạn · Hạ tầng công cộng
Lắp đế cho đầu báo isolator 4400I / 4401I trên hệ Panasonic EBL.
Thông số kỹ thuật
- ○ Mã sản phẩm: 4412F
- ○ Loại thiết bị: Addressable Base for Isolator Detectors
- ○ Điện áp hoạt động: 12–30 VDC
- ○ Điện áp danh định: 24 VDC
- ○ Dòng tiêu thụ: 0 mA
- ○ Địa chỉ: N/A (đế)
- ○ Kích thước: Ø 102 × 23,3 mm
- ○ Khối lượng: 59 g
- ○ Vật liệu: ABS
- ○ Nhiệt độ hoạt động: −10 °C đến +55 °C
- ○ Nhiệt độ lưu trữ: −20 °C đến +70 °C
- ○ Độ ẩm: ≤ 95 % RH
- ○ Cấp bảo vệ: IP41
Lắp đặt & tương thích
Đế dành cho đầu báo isolator. Lắp trần trong nhà. Kết nối COM Loop qua Fast Connector.
Đầu báo tương thích
- ○ 4400I — Addressable Multi Detector with Isolator
- ○ 4401I — Addressable Smoke Detector with Isolator
Phụ kiện
- ○ 4417 — Connection Board
- ○ 3390 — Label Holder
- ○ 3391 — Labels for Label Holder
Câu hỏi kỹ thuật thường gặp
4412F là gì?
Đế đầu báo địa chỉ Fast Connector dành cho đầu báo Panasonic có isolator.
Hỗ trợ đầu báo nào?
4400I và 4401I.
Fast Connector có lợi ích gì?
Giảm thời gian đấu nối, tăng tốc thi công hiện trường.
Hỗ trợ đấu shield?
Có — chức năng đặc trưng của 4412F.
Gắn nhãn nhận diện?
Có — Label Holder 3390 và Label 3391.
Lắp trên trần?
Có — thiết kế lắp trần trong nhà.
Chứng nhận & tiêu chuẩn
- ○ CE
- ○ EN 54-5 · EN 54-7 Compliant
- ○ RoHS EN 50581
Tài liệu tải xuống
- ○ Product Leaflet — ll_4412f_mew02204_rev_3.pdf
- ○ Technical Description — td_4412f_mew02137_rev_3.pdf
