Panasonic Fire · Low Profile Fast Connector Base
Tổng quan sản phẩm

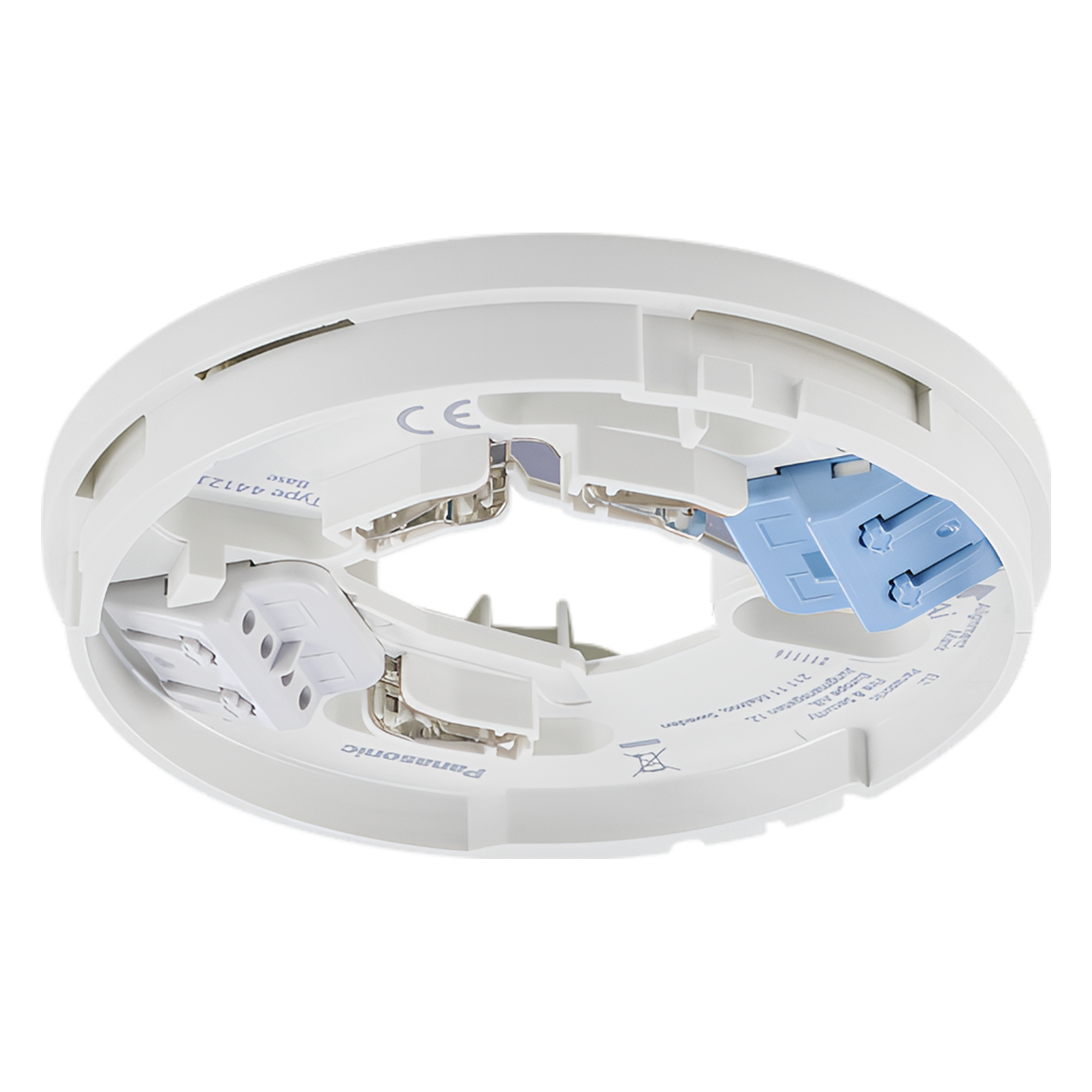

Panasonic 4412J là đế đầu báo địa chỉ kết hợp Low Profile (cao 15 mm) với Fast Connector — lắp đặt nhanh, thẩm mỹ cao, dành cho đầu báo isolator 4400I và 4401I.
Kết nối COM Loop (SAi · SAo · SB). Không tiêu thụ dòng. Hỗ trợ Label Holder và khóa cơ học. IP41 — lắp trong nhà. Trọng lượng 42 g.
Cân bằng tốc độ thi công và hoàn thiện kiến trúc: phù hợp văn phòng hạng A, khách sạn, bệnh viện và dự án yêu cầu triển khai nhanh nhưng vẫn chuẩn thẩm mỹ.
Thông tin nhanh
- ○ Loại: Low Profile Addressable Base · Fast Connector
- ○ Tương thích đầu báo: 4400I · 4401I
- ○ Chiều cao: 15 mm
- ○ Đấu nối: Fast Connector · COM Loop
- ○ Điện áp: 12–30 VDC (danh định 24 VDC)
- ○ Dòng tiêu thụ: 0 mA
- ○ Kích thước: Ø 102 × 15 mm · 42 g
- ○ Cấp bảo vệ: IP41 · Indoor
Sáu giá trị nổi bật
Thiết kế siêu mỏng
Chiều cao 15 mm — low-profile tối ưu cho công trình cao cấp.
Fast Connector
Đấu nối nhanh — giảm đáng kể thời gian thi công so với terminal vít.
Tối ưu thẩm mỹ
Độ nổi thấp sau khi lắp đầu báo — phù hợp không gian kiến trúc hiện đại.
Label Holder
Vị trí gắn nhãn zone / technical number trên đế.
Khóa đầu báo
Cơ chế khóa cơ học — tăng độ an toàn vận hành.
Tương thích EBL
Chuyên dụng cho đầu báo isolator trong hệ sinh thái Panasonic.
Công nghệ cốt lõi
Low Profile Engineering
Giảm tối đa độ cao đế trên trần mà vẫn duy trì độ chắc chắn cơ học.
Fast Connector System
Đấu nối nhanh dây COM Loop qua connector chuyên dụng — không cần terminal screw.
COM Loop Integration
- ○ SAi · SAo · SB
Detector Positioning Mark
Dấu định vị lắp đầu báo đúng hướng LED.
Label Holder Recess
Khe gắn nhãn zone-address hoặc technical number (3390 · 3391).
Ứng dụng công trình
Tòa nhà văn phòng · Khách sạn & resort · Trung tâm thương mại
Triển khai nhanh kết hợp hoàn thiện thẩm mỹ cao.
Bệnh viện · Trường học · Sân bay
Low profile + Fast Connector cho dự án quy mô lớn.
Nhà máy công nghệ cao · Data Center
Lắp đế isolator trên hệ EBL512 G3 / EBLOne.
Thông số kỹ thuật
- ○ Mã sản phẩm: 4412J
- ○ Loại thiết bị: Base With Low Profile & Fast Connectors
- ○ Điện áp hoạt động: 12–30 VDC
- ○ Điện áp danh định: 24 VDC
- ○ Dòng tiêu thụ: 0 mA
- ○ Địa chỉ: N/A (đế)
- ○ Kích thước: Ø 102 × 15 mm
- ○ Khối lượng: 42 g
- ○ Vật liệu: ABS
- ○ Nhiệt độ hoạt động: −10 °C đến +55 °C
- ○ Nhiệt độ lưu trữ: −20 °C đến +70 °C
- ○ Độ ẩm: ≤ 95 % RH
- ○ Cấp bảo vệ: IP41
Lắp đặt & tương thích
Đế low-profile Fast Connector cho đầu báo isolator. Lắp trần trong khu vực khô ráo. Hỗ trợ khóa cơ học.
Đầu báo tương thích
- ○ 4400I — Addressable Multi Detector with Isolator
- ○ 4401I — Addressable Smoke Detector with Isolator
Phụ kiện
- ○ 3390 — Label Holder
- ○ 3391 — Labels for Label Holder
Câu hỏi kỹ thuật thường gặp
4412J là gì?
Đế đầu báo low-profile dùng Fast Connector cho đầu báo isolator Panasonic.
Khác gì 4412S?
4412J dùng Fast Connector; 4412S dùng Screw Terminal. Cả hai đều cao 15 mm.
Khác gì 4412F?
4412J: low-profile 15 mm + Fast Connector. 4412F: chiều cao cao hơn, Fast Connector + hỗ trợ shield.
Hỗ trợ 4400I?
Có — và 4401I.
Chiều cao?
15 mm.
Label Holder?
Có — 3390 và 3391.
Chứng nhận & tiêu chuẩn
- ○ CE
- ○ EN 54-5 · EN 54-7 Compliant
- ○ RoHS EN 50581
Tài liệu tải xuống
- ○ Product Leaflet — ll_4412j_mew02810_rev_2.pdf
- ○ Technical Description — td_4412f_mew02137_rev_3.pdf
