Panasonic Fire · Ceiling Visual Alarm Device
Tổng quan sản phẩm

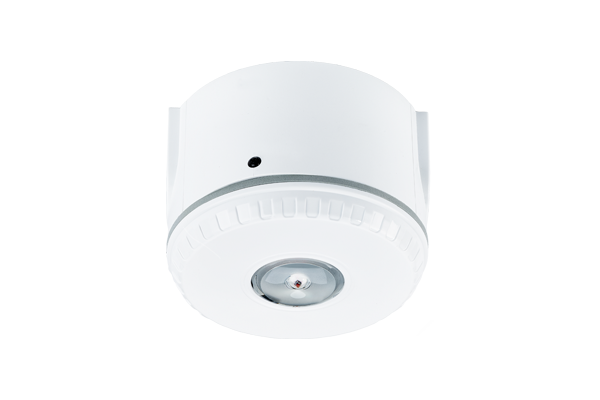

Panasonic 4481 là thiết bị cảnh báo quang địa chỉ gắn trần (Ceiling VAD) — ánh sáng cường độ cao cho công trình hiện đại. Tích hợp Short Circuit Isolator, kết nối trực tiếp COM Loop, đạt EN 54-23 và EN 54-17.
Flash rate 0.5 Hz / 1 Hz · Coverage High Power Ø 7.3 m (Low Power Ø 3.0 m). Auto Addressing. Nguồn từ COM Loop. Tương thích EBLOne · EBL512 G3 · EBL128.
Ứng dụng: bệnh viện, văn phòng, TTTM, trường học, sân bay, nhà ga, khách sạn và data center.
Thông tin nhanh
- ○ Loại: Addressable Ceiling VAD
- ○ Lắp đặt: Ceiling Mounted
- ○ Coverage: Ø 7.3 m (High) · Ø 3.0 m (Low)
- ○ Flash rate: 0.5 Hz / 1 Hz
- ○ Isolator: Built-in (EN 54-17)
- ○ Chuẩn: EN 54-23 · EN 54-17
Sáu giá trị nổi bật
VAD địa chỉ gắn trần
Mỗi thiết bị một địa chỉ riêng trên COM Loop.
Isolator tích hợp
Cô lập đoạn loop sự cố — duy trì thiết bị còn lại (EN 54-17).
Hai tần số nhấp nháy
0.5 Hz hoặc 1 Hz — cấu hình trong EBLWin.
Hai mức công suất
High Power / Low Power — phù hợp nhu cầu bảo vệ.
Độ phủ tròn Ø 7.3 m
Theo EN 54-23 — tối ưu lắp trần.
Kết nối COM Loop
Không cần nguồn riêng ngoài COM Loop.
Công nghệ cốt lõi
Visual Alarm Device Technology
Cảnh báo bằng ánh sáng nhấp nháy theo EN 54-23.
Ceiling Mounted Coverage
Thiết kế tối ưu lắp trần — vùng bảo vệ dạng tròn.
Built-In Short Circuit Isolator
Isolator theo EN 54-17 — bảo vệ COM Loop.
Addressable COM Loop Integration
Địa chỉ hóa thủ công hoặc tự động bằng EBLWin.
Adjustable Flash Logic
High / Low Power · tần số 0.5 Hz / 1 Hz cấu hình phần mềm.
Ứng dụng công trình
Bệnh viện · Văn phòng · TTTM · Trường học
Cảnh báo trực quan trên trần — hỗ trợ người khiếm thính / khu vực ồn.
Sân bay · Nhà ga · Khách sạn · Data center
Coverage Ø 7.3 m · Isolator · COM Loop · ceiling mount.
Thông số kỹ thuật
- ○ Operating voltage: 12–30 VDC (nominal 24 VDC)
- ○ Quiescent current: 2.5 mA
- ○ Power consumption: 0.03 – 2.0 W
- ○ High Power coverage: Ø 7.3 m
- ○ Low Power coverage: Ø 3.0 m
- ○ Flash rate: 0.5 Hz hoặc 1 Hz
- ○ LED color: Red
- ○ Address range: 001–253 · Auto Addressing
- ○ Kích thước: Ø93 × 65 mm
- ○ Khối lượng: 100 g
- ○ Màu sắc: Red / White
- ○ Nhiệt độ hoạt động: −10 °C đến +55 °C
- ○ Cấp bảo vệ: IP21
Lắp đặt & tương thích
Hệ thống: EBLOne · EBL512 G3 · EBL128. Address tool: 4414 / 4414E. Ceiling mounted · chiều cao tối đa 3 m · indoor.
Thiết bị liên quan
- ○ 4480 — Addressable Wall VAD With Isolator
- ○ 4482 — Addressable VAD With Sounder
- ○ 4479 — Addressable Sounder Base
- ○ EBLOne · EBL512 G3 — Addressable fire alarm systems
Câu hỏi kỹ thuật thường gặp
4481 là gì?
Thiết bị cảnh báo quang địa chỉ gắn trần với Isolator tích hợp.
Có Isolator?
Có — Built-in Short Circuit Isolator (EN 54-17).
Khoảng phủ tối đa?
Ø 7.3 m ở chế độ High Power theo EN 54-23.
Auto Addressing?
Có — qua EBLWin.
Lắp tường được không?
Không — thiết kế dành cho Ceiling Mounted.
Tương thích EBL512 G3 / EBLOne?
Có — tương thích cả hai hệ thống.
Chứng nhận & tiêu chuẩn
- ○ EN 54-23:2010 — Visual Alarm Devices
- ○ EN 54-17:2005 + AC:2007 — Short Circuit Isolators
- ○ CPR 0786-CPR-21532
- ○ VdS G217004
- ○ RoHS EN IEC 63000
Tài liệu tải xuống
- ○ Product Leaflet — ll_4481_mew01812_rev_6.pdf
- ○ Technical Description — en_td_4481_mew01811_rev_5.pdf
- ○ Declaration of Performance — dop_4481_esn_fp0311_02.pdf
- ○ Documentation — Installation · Coverage · Address · Commissioning
