Panasonic Fire · Expansion Module
Tổng quan sản phẩm

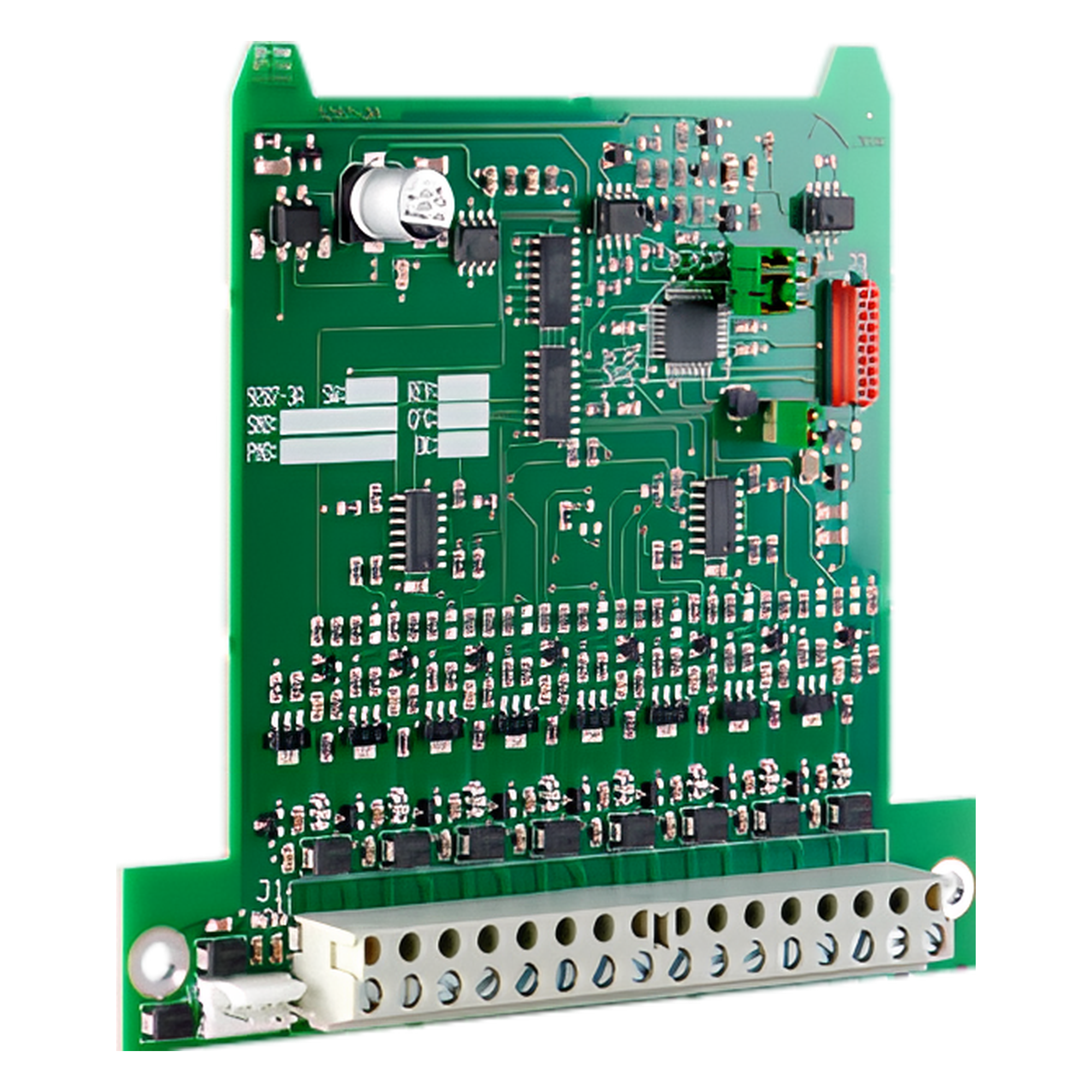

Panasonic 4580 là bo mở rộng 8 vùng đầu báo thường dành cho hệ thống báo cháy địa chỉ EBL512 G3.
Thiết bị tích hợp đầu báo thường hoặc đầu báo chống nổ (Ex Detector), tối đa 32 đầu báo trên mỗi vùng — mở rộng phạm vi bảo vệ và tối ưu chi phí cho dự án cải tạo hoặc hệ thống hỗn hợp.
Hỗ trợ Alarm Delay, Alert Annunciation và 2-Unit Dependency. Quản lý tập trung trên nền tảng EBL512 G3.
Thông tin nhanh
- ○ Loại thiết bị: 8 Zones Expansion Board
- ○ Số vùng: 8 Conventional Zones
- ○ Đầu báo / vùng: tối đa 32
- ○ Tổng đầu báo: đến 256
- ○ Hỗ trợ: Conventional · Ex Detector
- ○ Logic: Alarm Delay · Alert Annunciation · 2-Unit Dependency
- ○ Hệ thống: EBL512 G3 (5000S / 5001S)
- ○ Cáp mở rộng: Panasonic 5089
Sáu giá trị nổi bật
8 vùng đầu báo
Bổ sung nhanh 8 vùng giám sát đầu báo thường cho EBL512 G3.
32 đầu báo / vùng
Kết nối số lượng lớn đầu báo trên từng zone — đến 256 đầu báo tổng cộng.
Đầu báo chống nổ
Tương thích Ex Detector cho môi trường công nghiệp nguy hiểm.
Tích hợp hệ địa chỉ
Quản lý tập trung từ EBL512 G3 — không cần vận hành hệ thống riêng.
Alarm Delay
Cấu hình thời gian trễ báo động phù hợp từng ứng dụng.
Logic xác nhận cháy
Alert Annunciation và 2-Unit Dependency — giảm báo giả, tăng độ chính xác.
Công nghệ cốt lõi
Conventional Zone Integration
EBL512 G3 giám sát các vùng đầu báo thường như một phần của hệ thống báo cháy tổng thể.
Multi-Detector Architecture
Mỗi vùng kết nối tối đa 32 đầu báo — phù hợp khu vực rộng hoặc mật độ cao.
Ex Detector Compatibility
Tích hợp đầu báo chống nổ cho khu vực nguy hiểm (hóa chất, dầu khí, công nghiệp nặng).
Alarm Verification Logic
- ○ Alarm Delay
- ○ Alert Annunciation
- ○ 2-Unit Dependency
Ứng dụng công trình
Nhà máy công nghiệp
Mở rộng vùng đầu báo hiện hữu khi nâng cấp sang EBL512 G3.
Kho hàng & logistics
Tích hợp nhiều zone đầu báo thường với chi phí tối ưu.
Nhà máy hóa chất
Hỗ trợ đầu báo chống nổ tại khu vực đặc biệt.
Nhà máy thực phẩm
Kết hợp đầu báo thường với hệ thống địa chỉ trung tâm.
Khu công nghiệp
Chuyển đổi từng phần từ conventional sang addressable.
Công trình cải tạo
Giữ hạ tầng đầu báo hiện hữu, nâng cấp trung tâm điều khiển.
Thông số kỹ thuật
- ○ Mã sản phẩm: 4580
- ○ Loại thiết bị: 8 Zones Expansion Board
- ○ Hệ thống tương thích: EBL512 G3
- ○ Số vùng: 8
- ○ Detector / Zone: 32
- ○ Hỗ trợ Ex Detector: Có
- ○ Kích thước: 120 × 110 × 20 mm
- ○ Khối lượng: 70 g
- ○ Nhiệt độ hoạt động: −5 °C đến +40 °C
- ○ Độ ẩm: < 95 % RH
Lắp đặt & tương thích
Lắp trong tủ EBL512 G3. Kết nối bo mở rộng với hệ thống trung tâm bằng cáp Panasonic 5089.
Hệ thống tương thích
- ○ Panasonic EBL512 G3 5000S
- ○ Panasonic EBL512 G3 5001S
Mô hình triển khai
- ○ EBL512 G3 → 4580 Board → 8 Conventional Zones → Conventional / Ex Detectors
Câu hỏi kỹ thuật thường gặp
Hỗ trợ bao nhiêu zone?
8 zone đầu báo thường.
Một zone tối đa bao nhiêu đầu báo?
Tối đa 32 đầu báo mỗi zone.
Hỗ trợ đầu báo chống nổ?
Có. Hỗ trợ Ex Detector.
Tích hợp với EBL512 G3?
Có. Bo 4580 được thiết kế để lắp trong EBL512 G3.
Hỗ trợ Alarm Delay?
Có.
Phù hợp dự án cải tạo?
Có. Giữ đầu báo thường hiện hữu, nâng cấp trung tâm điều khiển sang EBL512 G3.
Chứng nhận & tiêu chuẩn
- ○ EN 54-2 — tích hợp trong chứng nhận EBL512 G3
- ○ EN 54-4 — trong phạm vi phê duyệt hệ thống EBL512 G3
- ○ VdS G210058
- ○ CPR 0786-20982
Tài liệu tải xuống
- ○ Product Leaflet — ll_4580_mew02890_rev_.pdf
- ○ EBL512 G3 Documentation — cấu hình và mở rộng hệ thống
- ○ Expansion Board Wiring Guide — sơ đồ kết nối zone
Cần báo giá Panasonic 4580?
Liên hệ PanasonicFire.vn để tư vấn mở rộng vùng đầu báo thường, tích hợp Ex Detector và nâng cấp hệ thống sang EBL512 G3 mà không thay thế toàn bộ thiết bị hiện hữu.
