Panasonic Fire · Network Communication
Tổng quan sản phẩm
Panasonic EBL Ring Network là giải pháp truyền thông vòng (Ring Topology) dành cho hệ thống báo cháy địa chỉ EBL512 G3 — liên kết tối đa 30 tủ trung tâm trong cùng một hệ thống.
Kiến trúc Dual Ring với dự phòng tự động giúp duy trì liên lạc liên tục khi đứt cáp hoặc lỗi thiết bị mạng. Hỗ trợ cáp đồng và cáp quang (hybrid), tốc độ 115,2 kbaud qua Isolated RS422.
Cấu hình và giám sát trạng thái vòng mạng bằng EBLWin — kiểm tra theo thời gian thực với sơ đồ đồ họa trực quan.
Thông tin nhanh
- ○ Số trung tâm tối đa: 30 Control Units
- ○ Kiến trúc: Dual Ring Network (Primary + Secondary)
- ○ Truyền thông: Isolated RS422 · 115,2 kbaud
- ○ Cáp: Copper CAT5e · Multimode / Single Mode Fiber
- ○ Dự phòng: Automatic Failover
- ○ Bo mạch mạng: Panasonic 5040
- ○ Cấu hình: EBLWin (Software ≥ 3.0)
- ○ Tương thích: EBL512 G3
Sáu giá trị nổi bật
Redundant Network
Hai vòng mạng song song — duy trì liên lạc khi một vòng gặp lỗi.
Đến 30 tủ trung tâm
Liên kết tối đa 30 EBL512 G3 trong cùng một hệ thống thống nhất.
Automatic Failover
Tự động chuyển sang vòng dự phòng khi mạng chính gặp sự cố.
Copper & Fiber Hybrid
Kết hợp cáp đồng và cáp quang trên từng phân đoạn mạng.
Point-to-Point
Mọi trung tâm trao đổi dữ liệu trực tiếp — tăng độ tin cậy và hiệu suất.
Giám sát EBLWin
Kiểm tra trạng thái vòng mạng theo thời gian thực với sơ đồ đồ họa.
Công nghệ cốt lõi
Dual Ring Architecture
Primary Ring và Secondary Ring hoạt động ngược chiều nhau — đảm bảo dự phòng khi open circuit, đứt cáp hoặc lỗi module.

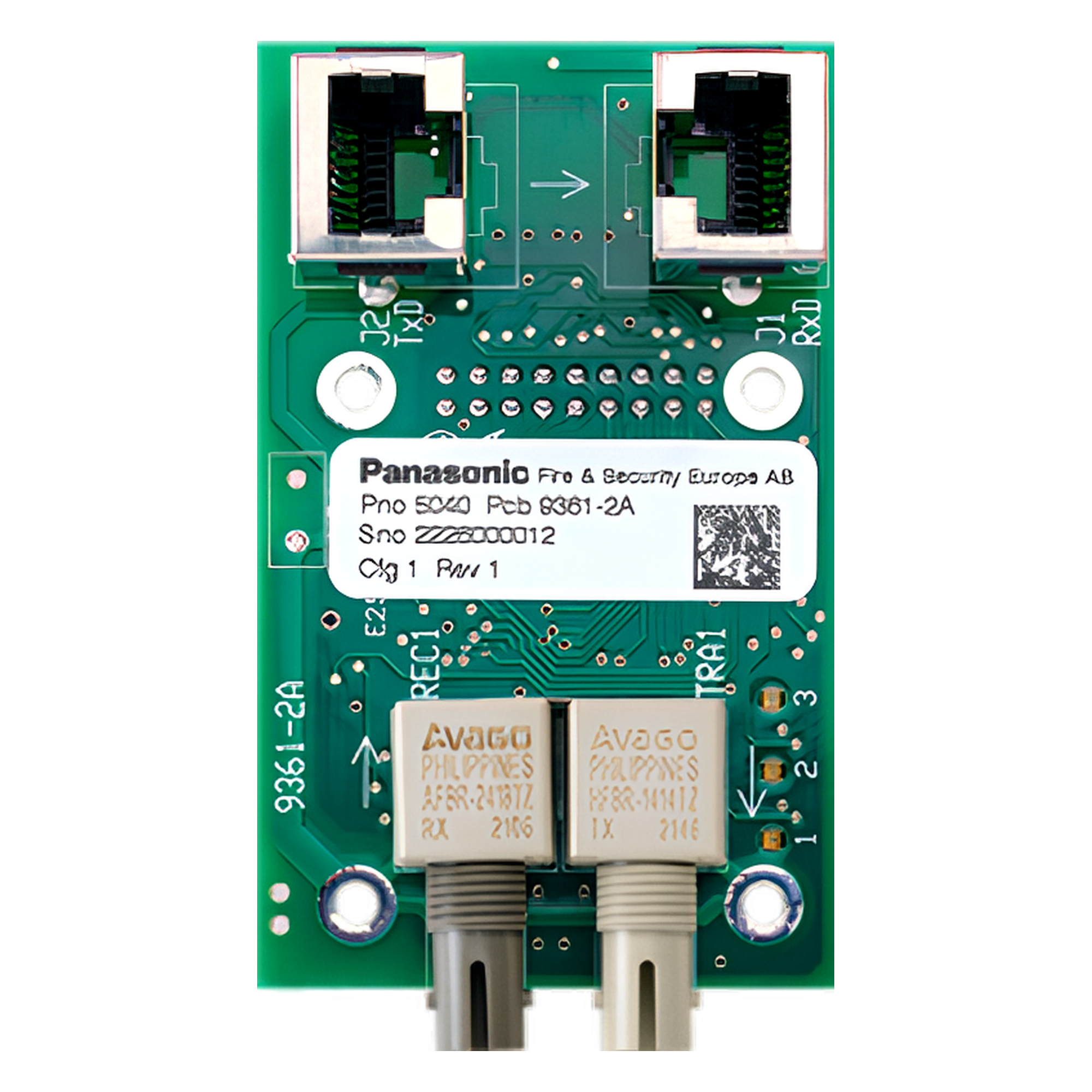

Network Board 5040
Bo mạch mạng chuyên dụng: Fiber ST, RJ45 Copper, LED giám sát mạng, Automatic Recovery. Lắp tại Position 0 và Position 1 để tạo mạng dự phòng.
Fiber Optic Support
Multimode và Single Mode Fiber qua CommFront (đến 40 km) hoặc Westermo (đến 80 km).
Ứng dụng công trình
Sân bay
Nhiều terminal và nhiều tủ trung tâm vận hành như một hệ thống.
Bệnh viện
Nhiều khối nhà cần quản lý thống nhất.
Nhà máy công nghiệp
Truyền thông khoảng cách xa giữa các phân xưởng.
Campus trường đại học
Nhiều tòa nhà liên kết bằng cáp quang.
Data Center
Yêu cầu độ tin cậy và dự phòng cao.
Hạ tầng Smart City
Quản lý phân tán nhiều điểm báo cháy trên diện rộng.
Thông số kỹ thuật
- ○ Số trung tâm tối đa: 30
- ○ Kiến trúc: Ring Network (Single / Redundant)
- ○ Bo mạch mạng: Panasonic 5040
- ○ Dòng tĩnh / hoạt động (5040): 5 mA
- ○ Tốc độ truyền: 115,2 kbaud
- ○ Giao thức: Isolated RS422
- ○ CAT5e FTP: đến 1.000 m
- ○ Fiber OM1: đến 1.500 m
- ○ Fiber OM2: đến 550 m
- ○ Single Mode (CommFront): đến 40 km
- ○ Single Mode (Westermo): đến 80 km
Lắp đặt & tương thích
Yêu cầu EBL512 G3 với software ≥ 3.0. Network Board 5040 lắp tại Position 0 và Position 1 để tạo mạng dự phòng.
Kết nối hỗ trợ
- ○ Copper CAT5e FTP
- ○ Fiber OM1 · OM2
- ○ Single Mode Fiber (CommFront / Westermo)
Câu hỏi kỹ thuật thường gặp
Hỗ trợ tối đa bao nhiêu trung tâm?
Tối đa 30 trung tâm EBL512 G3 trong một hệ thống mạng.
Bắt buộc dùng hai vòng mạng?
Không. Có thể dùng Single Network hoặc Redundant Network tùy yêu cầu dự án.
Tự động chuyển sang mạng dự phòng?
Có. Khi Primary Ring lỗi, Secondary Ring tự động đảm nhận truyền thông.
Có thể dùng cáp quang?
Có. Hỗ trợ Multimode và Single Mode Fiber.
Khoảng cách tối đa Single Mode Fiber?
Đến 80 km với Westermo ODW-730-F1; đến 40 km với CommFront.
Cấu hình bằng phần mềm nào?
Toàn bộ cấu hình và kiểm tra mạng thực hiện bằng EBLWin.
Tiêu chuẩn & thiết kế
- ○ Kiến trúc tương thích hệ thống EN 54 — EBL512 G3
- ○ Redundant Communication Design — tính sẵn sàng cao
Tài liệu tải xuống
- ○ Technical Description — en_td_ebl_ring_network_mew02859_rev_4.pdf
- ○ Network Board 5040 Wiring
- ○ Fiber Communication Design — CommFront & Westermo Reference
