Panasonic EMEX · Central Power Distribution
Tổng quan sản phẩm

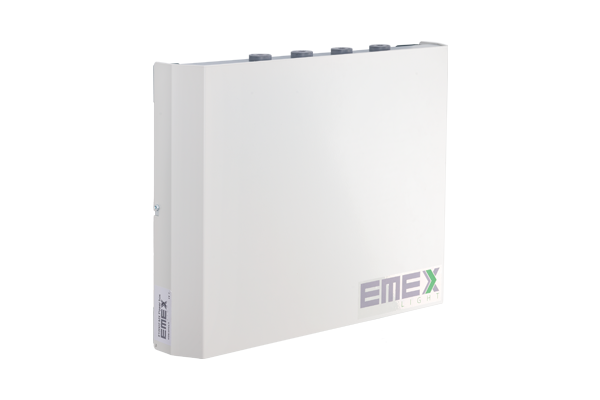

Panasonic MX Power Box là bộ nguồn chuyên dụng cho hệ đèn Exit và Emergency Light địa chỉ Panasonic EMEX — cung cấp 24 VDC cho nhiều COM Loop đồng thời, khoảng cách cấp nguồn tới 1000 m, quản lý tập trung từ nền tảng Panasonic EBL.
4 tuyến nguồn độc lập · tải tối đa 200 luminaires · output 11.9 A / 320 W. Giám sát lỗi tập trung (fuse · voltage · power supply). Tích hợp EBL qua I/O 4461 / 4462.
Ứng dụng: bệnh viện, TTTM, sân bay, nhà ga, khách sạn, văn phòng, data center và smart building.
Thông tin nhanh
- ○ Loại: Emergency Lighting Power Supply
- ○ Output voltage: 26–31.5 VDC
- ○ Output current: 11.9 A · 320 W
- ○ Supply lines: 4 independent
- ○ Tải tối đa: 200 luminaires
- ○ Cấp bảo vệ: IP41
Sáu giá trị nổi bật
4 tuyến nguồn độc lập
Cấp nguồn cho tối đa 4 COM Loop Emergency Lighting.
Công suất lớn
Output 11.9 A · 320 W.
Cấp nguồn tới 1000 m
Công trình lớn — giảm nguồn trung gian.
Giám sát lỗi tập trung
Fuse fault · voltage loss · power supply failure.
Tích hợp EBL
Kết nối qua I/O Modules 4461 / 4462.
Mở rộng linh hoạt
Bổ sung Power Box — tăng chiều dài cáp hoặc số thiết bị.
Công nghệ cốt lõi
Centralized Power Distribution
Cung cấp nguồn tập trung cho toàn bộ hệ Exit và Emergency Light.
Multi Loop Architecture
Đồng thời 4 tuyến cấp nguồn độc lập.
Fuse Monitoring System
Mỗi COM Loop có cầu chì riêng và LED giám sát trạng thái.
J1 Fault Output Monitoring
Tín hiệu lỗi nguồn / cầu chì đưa về hệ báo cháy qua I/O Unit.
J2 Test Function
Kích hoạt chế độ kiểm tra Emergency Lighting từ hệ thống trung tâm.
Adjustable Output Voltage
Tinh chỉnh điện áp đầu ra — tối ưu đường dây dài.
Ứng dụng công trình
Bệnh viện · TTTM · Sân bay · Nhà ga
4 supply lines · 200 luminaires · 1000 m — nguồn tập trung, giám sát lỗi.
Khách sạn · Văn phòng · Data center · Smart building
Tích hợp EBL · mở rộng linh hoạt · giảm chi phí triển khai.
Thông số kỹ thuật
- ○ Input voltage: 88–264 VAC
- ○ Output voltage: 26–31.5 VDC
- ○ Output current: 11.9 A
- ○ Output power: 320 W
- ○ Supply lines: 4
- ○ Max units: 200 luminaires
- ○ Supply line length: tới 1000 m
- ○ Kích thước: 434 × 365 × 83 mm
- ○ Khối lượng: 4.3 kg
- ○ Cấp bảo vệ: IP41
- ○ Nhiệt độ hoạt động: −30 °C đến +60 °C
- ○ Độ ẩm: ≤ 95 % RH
Lắp đặt & tương thích
Tương thích toàn bộ dòng EMEX: MX25 · MX40 · MX25/MX40 Red X · MX Light · MX IP65. I/O: 4461 · 4462.
Thiết bị liên quan
- ○ MX25 · MX40 — Exit Light
- ○ MX25 Red X · MX40 Red X — Adaptive Exit Light
- ○ MX Light C / R / High Ceiling — Emergency Light
- ○ MX IP65 — Exit / Emergency Light IP65
- ○ 4461 — Relay Output Unit · 4462 — Input Unit
Câu hỏi kỹ thuật thường gặp
MX Power Box dùng để làm gì?
Bộ nguồn trung tâm cho hệ Panasonic EMEX Exit & Emergency Lighting.
Số tuyến nguồn?
4 tuyến nguồn độc lập.
Số thiết bị tối đa?
Lên đến 200 thiết bị tùy cấu hình.
Chiều dài cấp nguồn tối đa?
1000 mét cho mỗi tuyến nguồn.
Giám sát lỗi?
Có — Fuse Fault · Voltage Fault · Power Supply Fault.
Kết nối hệ báo cháy Panasonic?
Có — qua I/O Unit 4461 và 4462.
Chứng nhận & tiêu chuẩn
- ○ EN 55032 — EMC Emission
- ○ EN 61000-3-2 — Power Quality
- ○ EN 55024 — EMC Immunity
- ○ RoHS EN IEC 63000
Tài liệu tải xuống
- ○ Product Overview — Power supply PDF
- ○ Technical Description — en_td_mx25_mx40_mxlight_mew02732_rev_9.pdf
- ○ Documentation — Power distribution design · Fault monitoring · Testing · Installation · Commissioning
