Tại Sao Cần Đo Tín Hiệu RF Trước Khi Nghiệm Thu?
Một trong những sai lầm tốn kém nhất trong thi công hệ thống PCCC không dây là lắp đặt thiết bị xong rồi mới phát hiện tín hiệu không đủ mạnh. Không giống hệ thống có dây — nơi bạn chỉ cần kiểm tra thông mạch — hệ thống không dây phụ thuộc vào nhiều yếu tố môi trường không thể tính trước trên bản vẽ.

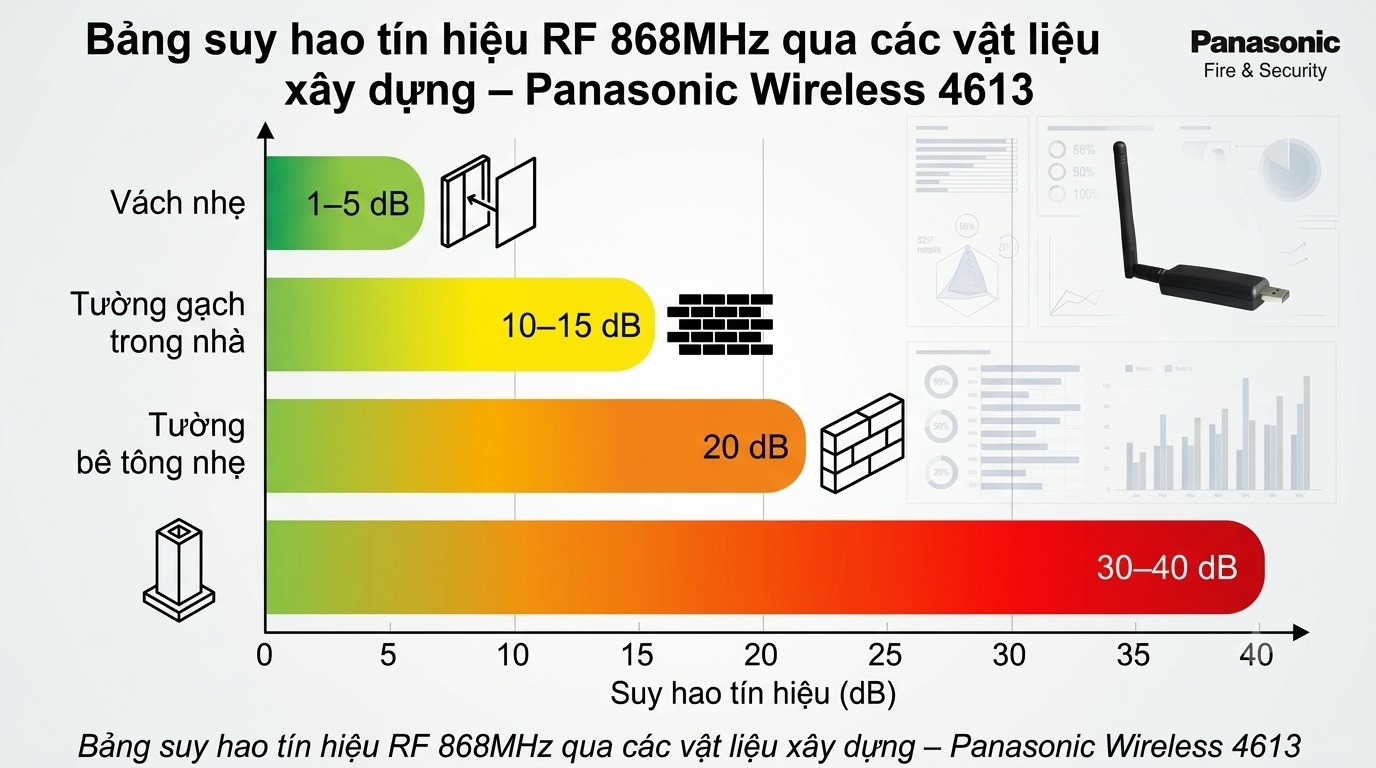

Vật liệu xây dựng ảnh hưởng trực tiếp đến chất lượng tín hiệu 868 MHz: tường bê tông cốt thép gây suy hao 30–40 dB, tường bê tông nhẹ khoảng 20 dB, trong khi vách nhẹ nội thất chỉ 1–5 dB. Khi tăng gấp đôi khoảng cách, tín hiệu mất thêm 16 dB. Với giới hạn suy hao tối đa 90 dB theo EN54-25, một công trình có nhiều lớp bê tông cốt thép có thể đẩy suy hao vượt ngưỡng chỉ sau vài chục mét.
Ngoài suy hao, nhiễu từ các thiết bị khác hoạt động ở dải tần tương tự cũng là yếu tố không thể bỏ qua: mạng Wi-Fi 868 MHz, thiết bị công nghiệp, biến tần và thậm chí thiết bị y tế đều có thể ảnh hưởng.
Panasonic Wireless Sniffer 4613 Là Gì?

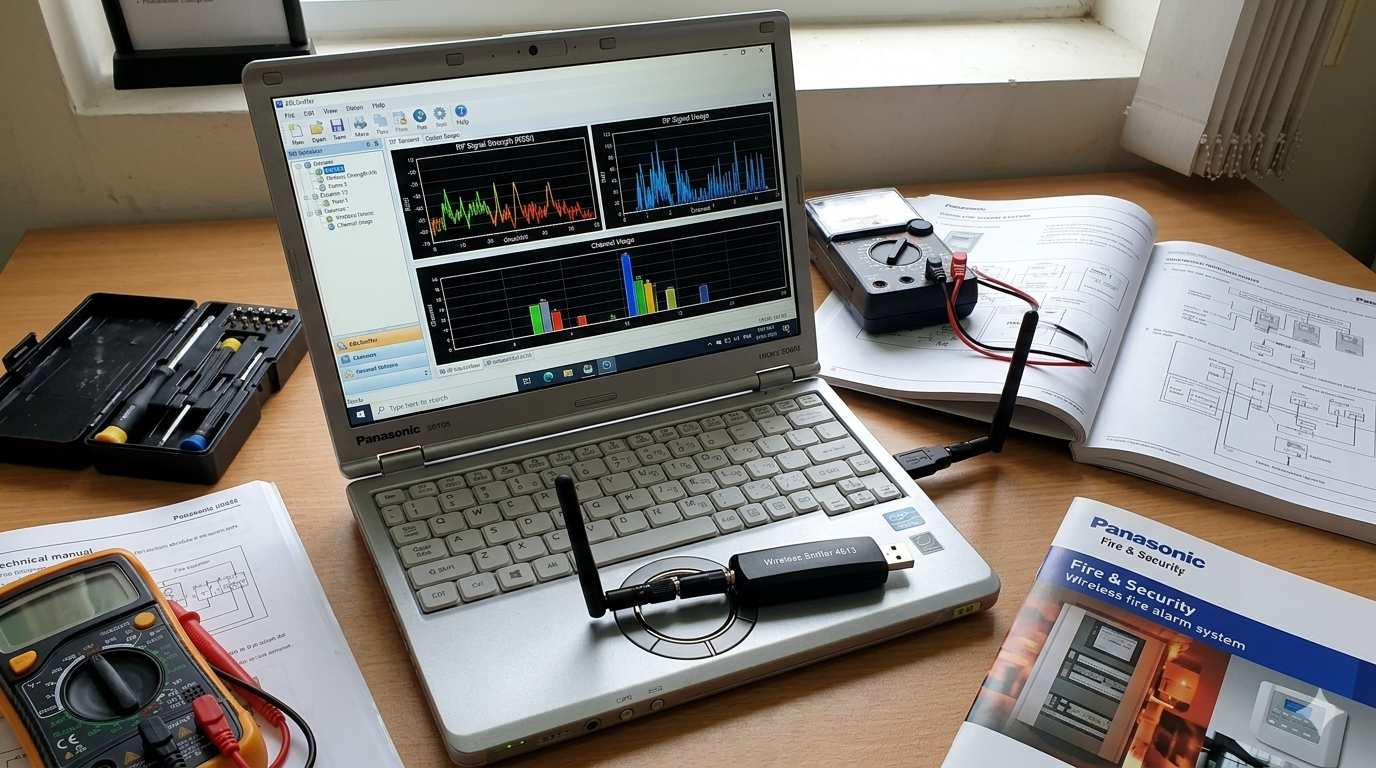

Wireless Sniffer 4613 là thiết bị USB chuyên dụng, nặng chỉ 30 gram, tích hợp anten thu phát hoạt động ở tần số 868 MHz (chuẩn châu Âu) hoặc 916 MHz (chuẩn Australia). Thiết bị kết nối trực tiếp vào cổng USB của laptop và hoạt động cùng phần mềm EBLSniffer — cần có EBLWin key 5094 để kích hoạt.
Sniffer 4613 phục vụ ba giai đoạn trong vòng đời một dự án PCCC không dây: lập kế hoạch và khảo sát ban đầu, lắp đặt và commissioning, và kiểm tra định kỳ sau vận hành. Khác với nhiều công cụ đo tín hiệu thông thường, 4613 được thiết kế đặc biệt để hoạt động tương thích với toàn bộ ecosystem sản phẩm Panasonic Wireless (4611, 4614, 4620, 4645).
Thông số kỹ thuật chính: Tần số 868 MHz / 916 MHz, kích thước 23 × 14 × 190 mm, trọng lượng 30g, nhiệt độ vận hành -10°C đến +55°C, độ ẩm tối đa 95% RH không ngưng tụ, chuẩn CE.
Hai Chức Năng Chính Của Sniffer 4613
Chức Năng 1: Kiểm Tra Nhiễu Nền (Background Check)
Trước khi lắp bất kỳ thiết bị nào, cần xác định mức nhiễu nền tại công trình. Sniffer quét toàn bộ dải tần 868 MHz và hiển thị kết quả trên phần mềm EBLSniffer dưới dạng biểu đồ với ba lớp thông tin.
Các chấm đỏ thể hiện mức tín hiệu radio có thể gây nguy hiểm cho hệ thống không dây. Các chấm xanh thể hiện mức tín hiệu không gây nguy hiểm. Đường màu xanh dương là giá trị trung bình và phải nằm tại hoặc dưới đường màu cam. Tỷ lệ phần trăm cần dưới 50% — càng thấp càng tốt.
Lưu ý kỹ thuật quan trọng: khi thực hiện background check, cần dùng cáp USB nối dài tối thiểu 2 mét giữa laptop và sniffer. Lý do: bản thân laptop tạo ra nhiễu điện từ có thể ảnh hưởng đến kết quả đo — làm sai lệch đánh giá nhiễu nền thực tế tại vị trí lắp đặt.
Chức Năng 2: Đo Tín Hiệu Giữa Wireless Units Và Base Station
Sau khi lắp đặt thiết bị, Sniffer theo dõi chất lượng giao tiếp thực tế giữa từng wireless unit (đầu báo, nút nhấn tay) và base station 4620. Để thu dữ liệu nhanh hơn, nên đặt base station ở chế độ Install Mode trước — chu kỳ giao tiếp rút từ 2 phút xuống còn 5 giây.

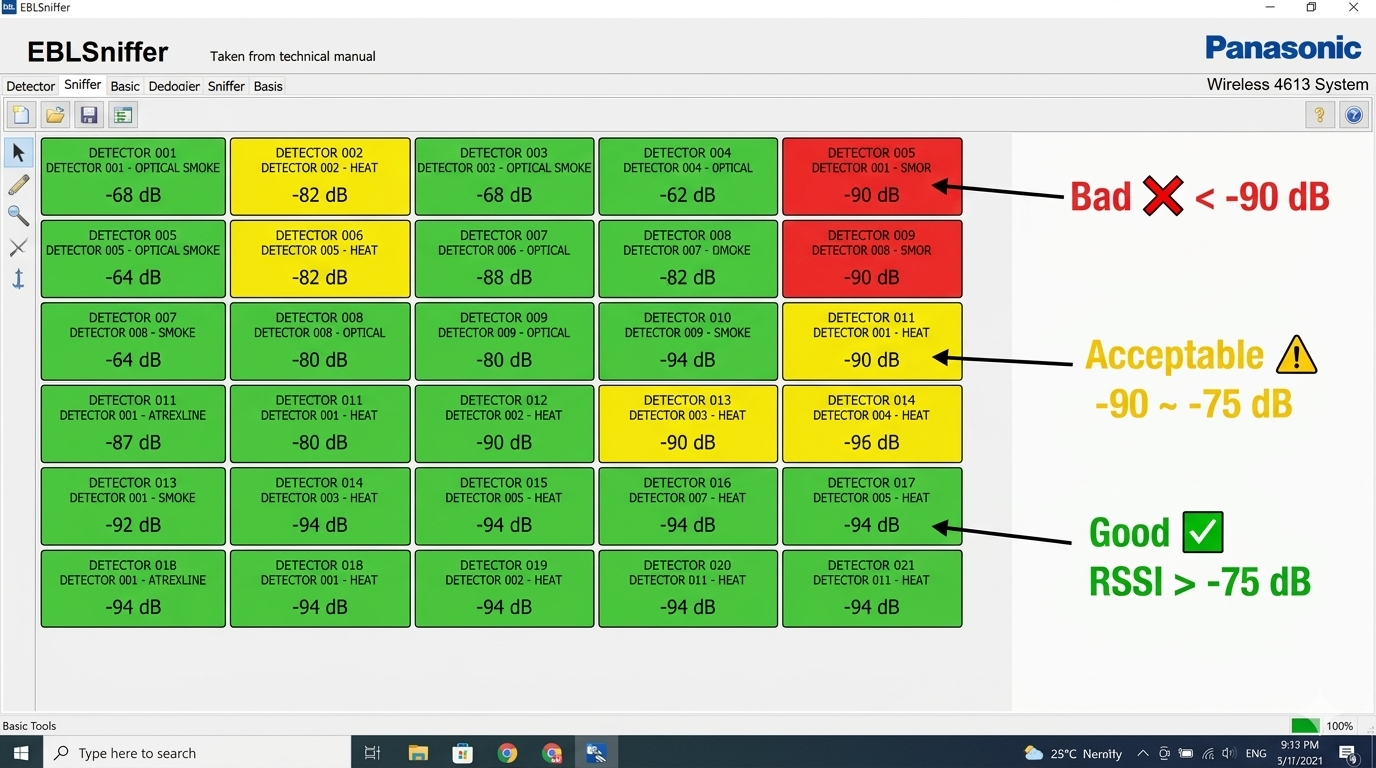

Kết quả hiển thị dạng ô màu (wireless units squares) cho từng thiết bị: xanh lá nghĩa là Good với RSSI trung bình trên -75 dB — đạt chuẩn EN54-25. Vàng là Acceptable với RSSI từ -90 đến -75 dB — EN54-25 chưa đạt nhưng vẫn giao tiếp được. Đỏ là Bad với RSSI dưới -90 dB — cần di chuyển thiết bị ngay. Xám là chưa nhận đủ dữ liệu hoặc thiết bị ngừng phản hồi.
Để đạt chuẩn EN54-25 đầy đủ, tất cả wireless units squares phải hiển thị màu xanh lá.

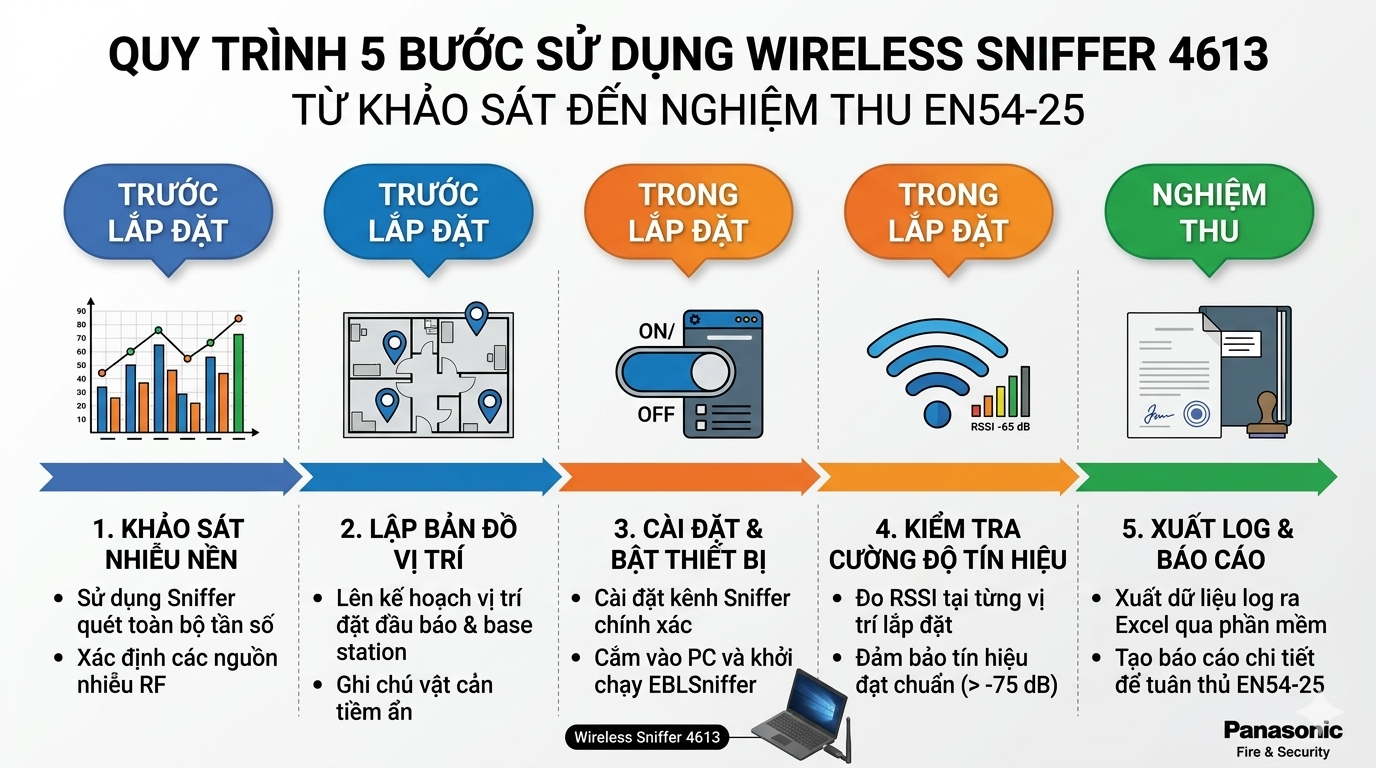

Checklist 5 Bước Sử Dụng Sniffer 4613 (Tham Khảo)
Quy trình dưới đây dành cho mục đích tham khảo kỹ thuật. Thực tế cần kết hợp với hồ sơ công trình cụ thể và đơn vị PCCC được cấp phép.
☑ Bước 1 — Khảo sát nhiễu nền trước lắp đặt Đến công trình trước khi lắp thiết bị. Cài EBLSniffer, kết nối Sniffer 4613 qua cáp USB dài ≥2m. Mở serial port, chọn kênh bất kỳ, bấm Start để quét. Mục tiêu: đường xanh dưới đường cam, tỷ lệ % < 50% trên tất cả kênh TCh0–TCh3. Lưu diagram dạng .jpg làm hồ sơ.
☑ Bước 2 — Xác định vị trí tối ưu cho base station Đặt Sniffer tại vị trí dự kiến lắp đầu báo xa nhất. Đo thử RSSI để xác định xem base station dự kiến có đủ phủ sóng không. Điều này tránh phải di chuyển base station sau khi đã gắn cố định.
☑ Bước 3 — Bật Install Mode trong quá trình lắp đặt Sau khi lắp xong, vào CIE menu đặt base station 4620 về Install Mode (EBLOne: menu Home > Wrench > Wireless; EBL512 G3: menu H5/A8; EBL128: menu H5/A9). Đèn LED xanh sáng liên tục xác nhận Install Mode. Lưu ý: ở Install Mode, báo động không hoạt động và manual signal check bị vô hiệu — nhớ kết thúc mode sau khi đo xong (tự động tắt sau 10 giờ).
☑ Bước 4 — Theo dõi RSSI và tối ưu vị trí Chạy Sniffer tab, gán sniffer cho kênh transmission đang dùng. Quan sát màu sắc từng wireless unit. Với đơn vị hiển thị vàng hoặc đỏ: thử hướng lại anten 4611 về phía base station, di chuyển đầu báo sang vị trí khác, hoặc cân nhắc bổ sung base station. Dùng nút Clear data sau mỗi lần di chuyển để reset dữ liệu trung bình.
☑ Bước 5 — Xuất báo cáo và lưu hồ sơ nghiệm thu Chuyển sang Log tab, bấm Export log để tạo file Excel (cần Excel 2007 trở lên). Lưu file với tên gồm tên dự án và ngày đo. Cùng với diagram background check, đây là tài liệu xác nhận hệ thống đạt EN54-25 cho hồ sơ nghiệm thu.
Khi Nào Cần Gọi Đội Kỹ Thuật Chuyên Nghiệp?
Sniffer 4613 là công cụ tự kiểm tra hiệu quả, nhưng có những tình huống cần sự can thiệp của đơn vị PCCC chuyên nghiệp.
Khi nhiễu nền vượt 50% trên nhiều kênh và không xác định được nguồn gây nhiễu — cần khảo sát chuyên sâu về điện từ tại công trình. Khi có wireless unit liên tục hiển thị Bad dù đã thử nhiều vị trí lắp — có thể cần thiết kế lại phân vùng hoặc bổ sung base station. Khi công trình có cấu trúc đặc biệt như nhiều tầng bê tông dày, phòng có vách kim loại hoặc hầm ngầm — cần tính toán suy hao chuyên sâu trước khi thiết kế. Và khi chuẩn bị nghiệm thu chính thức với cơ quan PCCC địa phương — hồ sơ kỹ thuật cần được xác nhận bởi đơn vị được cấp phép.
Tóm Tắt — Ba Điều Cần Nhớ
Sử dụng Sniffer 4613 hiệu quả xoay quanh ba nguyên tắc: đo nhiễu nền trước khi lắp bất kỳ thiết bị nào, theo dõi RSSI trong quá trình lắp đặt với Install Mode và điều chỉnh kịp thời, và xuất hồ sơ đầy đủ để xác nhận EN54-25 cho nghiệm thu.
Câu Hỏi Thường Gặp (FAQ)
Q: Wireless Sniffer 4613 hoạt động với tần số nào? Phiên bản 4613 tiêu chuẩn hoạt động ở 868/869 MHz theo chuẩn châu Âu. Phiên bản 4613AU dành cho chuẩn Australia hoạt động ở 916.1/916.8 MHz. Khi cài EBLSniffer cần chọn đúng phiên bản tần số.
Q: Cần phần mềm gì để dùng Sniffer 4613? Cần cài phần mềm EBLSniffer trên laptop (Windows), kết nối Sniffer qua USB. Để kích hoạt phần mềm cần có EBLWin key 5094. Driver cần được tải từ trang chủ Panasonic Fire & Security.
Q: Tại sao phải dùng cáp USB dài khi đo nhiễu nền? Laptop tạo ra nhiễu điện từ có thể ảnh hưởng đến kết quả đo của Sniffer. Cáp USB dài tối thiểu 2 mét giúp đặt Sniffer ở vị trí đo thực tế, tách xa nguồn nhiễu từ PC. Cáp này không đi kèm theo thiết bị và cần chuẩn bị riêng.
Q: RSSI bao nhiêu thì đạt chuẩn EN54-25? Cả hai giá trị RSSI trung bình — từ base station đến detector và ngược lại — đều phải trên -75 dB. Khi đạt, ô wireless unit hiển thị màu xanh lá (Good). Từ -90 đến -75 dB là Acceptable nhưng chưa đạt EN54-25. Dưới -90 dB là Bad, cần di chuyển thiết bị.
Q: Sniffer 4613 có hoạt động với hệ thống báo cháy của hãng khác không? Sniffer 4613 được thiết kế đặc biệt cho ecosystem Panasonic Wireless (4611, 4614, 4620, 4645) và phần mềm EBLSniffer/EBLWin. Không có thông tin về khả năng tương thích với hệ thống của hãng khác.
Q: Install Mode có ảnh hưởng đến vận hành bình thường không? Có. Khi base station ở Install Mode, báo động không thể kích hoạt và Manual Signal Check không hoạt động. Chế độ này tự động tắt sau 10 giờ hoặc cần kết thúc thủ công từ CIE. Không để hệ thống ở Install Mode khi công trình đang vận hành bình thường.
Q: Cần bao nhiêu base station 4620 cho một tòa nhà nhiều tầng? Do bê tông cốt thép sàn/trần gây suy hao 30–40 dB, tài liệu kỹ thuật khuyến nghị tối thiểu một base station mỗi tầng/sàn. Số lượng chính xác phụ thuộc vào diện tích, vật liệu và kết quả đo thực tế bằng Sniffer 4613.
Nhận Hỗ Trợ Kỹ Thuật
Panasonic Fire & Security cung cấp hệ thống báo cháy không dây đạt chuẩn EN54-25, VdS và CPR. Đội ngũ kỹ thuật hỗ trợ khảo sát, thiết kế và commissioning cho dự án văn phòng, nhà xưởng, trung tâm dữ liệu và tòa nhà thương mại.
? Tư vấn miễn phí: panasonicfire.vn ? info@panasonicfire.vn
⚠️ Lưu ý: Nội dung mang tính chia sẻ kiến thức kỹ thuật tổng quan, tham chiếu từ tài liệu MEW01757 ES Rev.2 và MEW01764 EN Rev.11 của Panasonic. Khi triển khai thực tế, hãy tuân thủ quy chuẩn PCCC hiện hành và tham vấn đơn vị được cấp phép.
