Tổng quan sản phẩm

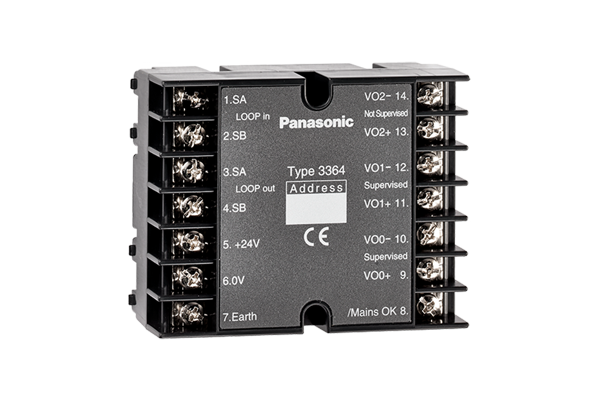

Panasonic 3364 là module địa chỉ 2 đầu ra điện áp 24 VDC có giám sát cùng một đầu ra chuyên dụng Fire Door Closing — điều khiển và giám sát còi, đèn chớp, chuông báo cháy hoặc hệ thống cửa chống cháy trực tiếp từ hệ Panasonic EBL.
Giám sát đường dây & tải · Mains Failure · Loop Communication Monitoring. Chuẩn EN 54-18. Tương thích EBL512 · EBL512 G3 · EBL128 · EBLOne. Nguồn: 4466 External Power Supply.
Ứng dụng: bệnh viện, văn phòng, TTTM, nhà máy, khách sạn, data center, trường học và smart building.
Thông tin nhanh
- ○ Loại: Addressable 2 Voltage Outputs Unit
- ○ Outputs: 2 × Supervised 24 VDC
- ○ Fire Door output: Có (chuyên dụng)
- ○ Voltage: 24 VDC
- ○ Giám sát: COM Loop · Mains Failure · Output supervision
- ○ Chuẩn: EN 54-18
Sáu giá trị nổi bật
2 đầu ra có giám sát
Còi · đèn báo cháy · thiết bị cảnh báo — lập trình được.
Fire Door Closing output
Tác động bởi Control Expression · Mains Failure · Loop error.
Đầu ra giám sát liên tục
Theo dõi tình trạng đường dây và tải đầu ra.
Địa chỉ hóa COM Loop
Mỗi module quản lý và điều khiển riêng trong hệ EBL.
Giảm chi phí tích hợp
Điều khiển nhiều hệ phụ trợ — không cần tủ điều khiển riêng.
Thiết kế công nghiệp
Nhỏ gọn — phù hợp tủ kỹ thuật và tủ báo cháy.
Công nghệ cốt lõi
Supervised Voltage Outputs
Hai đầu ra giám sát liên tục — nâng cao độ tin cậy hệ thống.
Fire Door Logic Output
Đầu ra chuyên dụng giữ / nhả cửa chống cháy theo logic hệ thống.
Cause & Effect Programming
Nhiều kịch bản điều khiển qua EBLWin.
COM Loop Addressability
Nhận diện chính xác từng điểm điều khiển trên hệ Panasonic EBL.
System Fault Supervision
Theo dõi Mains Failure · Communication Error · Output Supervision Fault.
Ứng dụng công trình
Fire door release · Sounders · Strobes
2 supervised outputs · Fire Door Closing — Cause & Effect từ EBL.
Warning systems · Building automation · Integrated fire control
Giảm chi phí tích hợp · giám sát đường dây & tải liên tục.
Thông số kỹ thuật
- ○ Model: 3364 · Addressable 2 Voltage Outputs Unit
- ○ Điện áp hoạt động: 24 VDC
- ○ Voltage outputs: 2 (supervised · programmable)
- ○ Fire Door output: 1
- ○ Kích thước: 90 × 70 × 32 mm
- ○ Khối lượng: 108 g
- ○ Nhiệt độ hoạt động: −10 °C đến +55 °C
- ○ Độ ẩm: < 90 % RH
Lắp đặt & tương thích
Nguồn: 4466 External Power Supply. Phụ kiện: 3363 DIN Rail Interface Kit. Hệ thống: EBL512 · EBL512 G3 · EBL128 · EBLOne.
Thiết bị liên quan
- ○ 4466 — External Power Supply
- ○ 3363 — DIN Rail Interface Kit
- ○ 4461 — Multipurpose I/O Unit
- ○ 4462 — 2 Inputs Unit
- ○ 5088 — Integration Gateway
Câu hỏi kỹ thuật thường gặp
3364 dùng để làm gì?
Điều khiển còi báo cháy, đèn báo và cửa chống cháy từ hệ Panasonic EBL.
Số đầu ra?
2 đầu ra điện áp có giám sát và 1 đầu ra chuyên dụng Fire Door Closing.
Giám sát đầu ra?
Có — hai đầu ra chính giám sát liên tục.
Điều khiển cửa chống cháy?
Có — đầu ra chuyên dụng Fire Door Closing.
Nguồn tương thích?
Panasonic 4466 External Power Supply.
Cần DIN Rail Kit?
Nhiều trường hợp dùng cùng 3363 DIN Rail Interface Kit.
Chứng nhận & tiêu chuẩn
- ○ EN 54-18 — Input / Output Devices
- ○ CPR 0786-CPR-21201
- ○ VdS
- ○ EMC — Operational reliability · Humidity · Temperature · Electrical stability
Tài liệu tải xuống
- ○ Product Leaflet — ll_3364_mew01901_rev_3.pdf
- ○ Declaration of Performance — dop_3364_essc_fp0014_07.pdf
- ○ Product Overview — 2 voltage outputs unit 3364 PDF
