Panasonic Fire · External Power Supply
Tổng quan sản phẩm

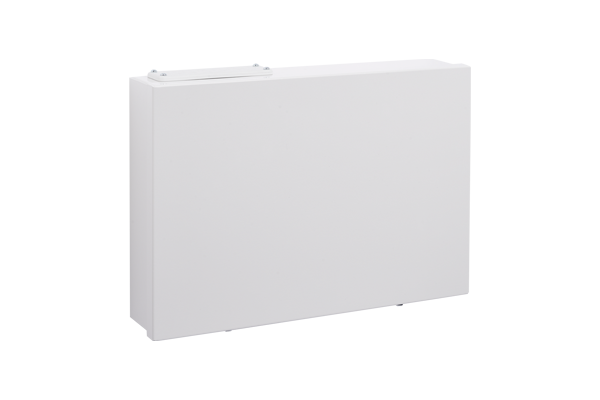

Panasonic 4466 là bộ nguồn ngoài thông minh cấp 24 VDC dự phòng cho thiết bị ngoại vi trong hệ báo cháy Panasonic EBL — SMPS, mạch sạc pin, Isolator, giám sát lỗi nguồn và hỗ trợ module mở rộng 4464 · 4585.
Pin nội bộ 2 × 7.2 Ah hoặc ngoài tới 42 Ah. Dòng ra liên tục 3 A / 1.5 A · khi báo cháy tới 4 A. Chuẩn EN 54-4 · EN 54-17 · EN 54-18. Auto Addressing trên COM Loop. Tương thích EBLOne · EBL512 G3 · EBL128.
Ứng dụng: bệnh viện, TTTM, data center, nhà máy, sân bay, nhà ga, campus và smart building.
Thông tin nhanh
- ○ Loại: External Power Supply (EN 54-4)
- ○ Nguồn vào: 230 VAC
- ○ Nguồn ra: 24 VDC
- ○ Dòng ra: 3 A / 1.5 A continuous · 4 A alarm
- ○ Pin dự phòng: 2 × 7.2 Ah nội · tới 42 Ah ngoại
- ○ Chuẩn: EN 54-4 · EN 54-17 · EN 54-18
Sáu giá trị nổi bật
Chuẩn EN 54-4
Thiết kế chuyên biệt cho ứng dụng báo cháy và an toàn tính mạng.
Pin tới 42 Ah
2 × 7.2 Ah trong tủ hoặc tối đa 42 Ah pin ngoài.
Dòng ra 4 A khi báo cháy
Tự động tăng công suất đầu ra cho tải khẩn cấp.
Giám sát trạng thái nguồn
Mains failure · charger · battery · internal resistance fault.
Isolator tích hợp
Built-in SCI · Auto Addressing trên COM Loop.
Module mở rộng
Tới 2 board: 4464 Voltage Output · 4585 COM Loop Repeater.
Công nghệ cốt lõi
SMPS Switching Power Supply
Nguồn chuyển mạch hiệu suất cao 24 VDC tích hợp.
Intelligent Battery Charging
Low / High current charging tùy dung lượng pin.
Automatic Fire Alarm Boost
Khi báo cháy — đầu ra tổng tự động tăng tới 4 A.
Backup Battery Supervision
Theo dõi sạc · điện trở trong · tình trạng pin liên tục.
COM Loop Integrated Monitoring
Địa chỉ hóa trên COM Loop — giám sát từ hệ Panasonic EBL.
Ứng dụng công trình
Bệnh viện · TTTM · Data center · Nhà máy
Nguồn 24 VDC ổn định · pin dự phòng · giám sát lỗi tập trung.
Sân bay · Nhà ga · Campus · Smart building
Cấp nguồn detector modules · I/O · door holders · loop repeaters · emergency devices.
Thông số kỹ thuật
- ○ Input voltage: 230 VAC
- ○ Output voltage: 24 VDC
- ○ Output current (continuous): 3 A hoặc 1.5 A
- ○ Output current (alarm): 4 A
- ○ SMPS output: 0 – 4.5 A
- ○ Internal batteries: 2 × 7.2 Ah
- ○ External batteries: tối đa 42 Ah
- ○ Address range: 001–253 · Auto addressing · Built-in Isolator
- ○ Kích thước: 298 × 424 × 95 mm
- ○ Khối lượng: 4.66 kg (không pin) · 9.66 kg (có pin)
- ○ Housing: Metal · IP30
- ○ Nhiệt độ hoạt động: −5 °C đến +40 °C
Lắp đặt & tương thích
Hệ thống: EBLOne · EBL512 G3 · EBL128. Module mở rộng: 4464 (2 Voltage Outputs) · 4585 (COM Loop Repeater). Phụ kiện: 5014 Battery Cabinet.
Thiết bị liên quan
- ○ 4464 — 2 Voltage Outputs Board
- ○ 4585 — COM Loop Repeater
- ○ 5014 — Battery Cabinet
- ○ EBLOne · EBL512 G3 — Addressable fire alarm systems
Câu hỏi kỹ thuật thường gặp
4466 là gì?
Bộ nguồn ngoài 24 VDC dành cho hệ báo cháy Panasonic (EN 54-4).
Pin dự phòng?
Có — 2 × 7.2 Ah trong tủ hoặc pin ngoài tới 42 Ah.
Có Isolator?
Có — Built-in Short Circuit Isolator.
Cấp nguồn module mở rộng?
Có — hỗ trợ 4464 và 4585.
Công suất khi báo cháy?
Tối đa 4 A tổng hệ thống.
Auto Addressing?
Có — trên COM Loop.
Chứng nhận & tiêu chuẩn
- ○ EN 54-4 — Power Supply Equipment
- ○ EN 54-17 — Short Circuit Isolator
- ○ EN 54-18 — Input / Output Devices
- ○ CPR 0786-CPR-21627
- ○ VdS G219025
- ○ EMC EN 55032 Class A · EN 50130-4
Tài liệu tải xuống
- ○ Product Leaflet — ll_4466_mew02200_rev_2.pdf
- ○ Technical Description — en_td_4466_mew01878_rev_5.pdf
- ○ Declaration of Performance — dop_4466_esn_fp0318_01.pdf
- ○ Documentation — Installation · Battery design · Charging · COM Loop · Fault monitoring
Cần báo giá Panasonic 4466?
Liên hệ PanasonicFire.vn để tư vấn bộ nguồn ngoài 24 VDC, pin tới 42 Ah, Isolator và mở rộng 4464 / 4585 theo chuẩn EN 54-4.
