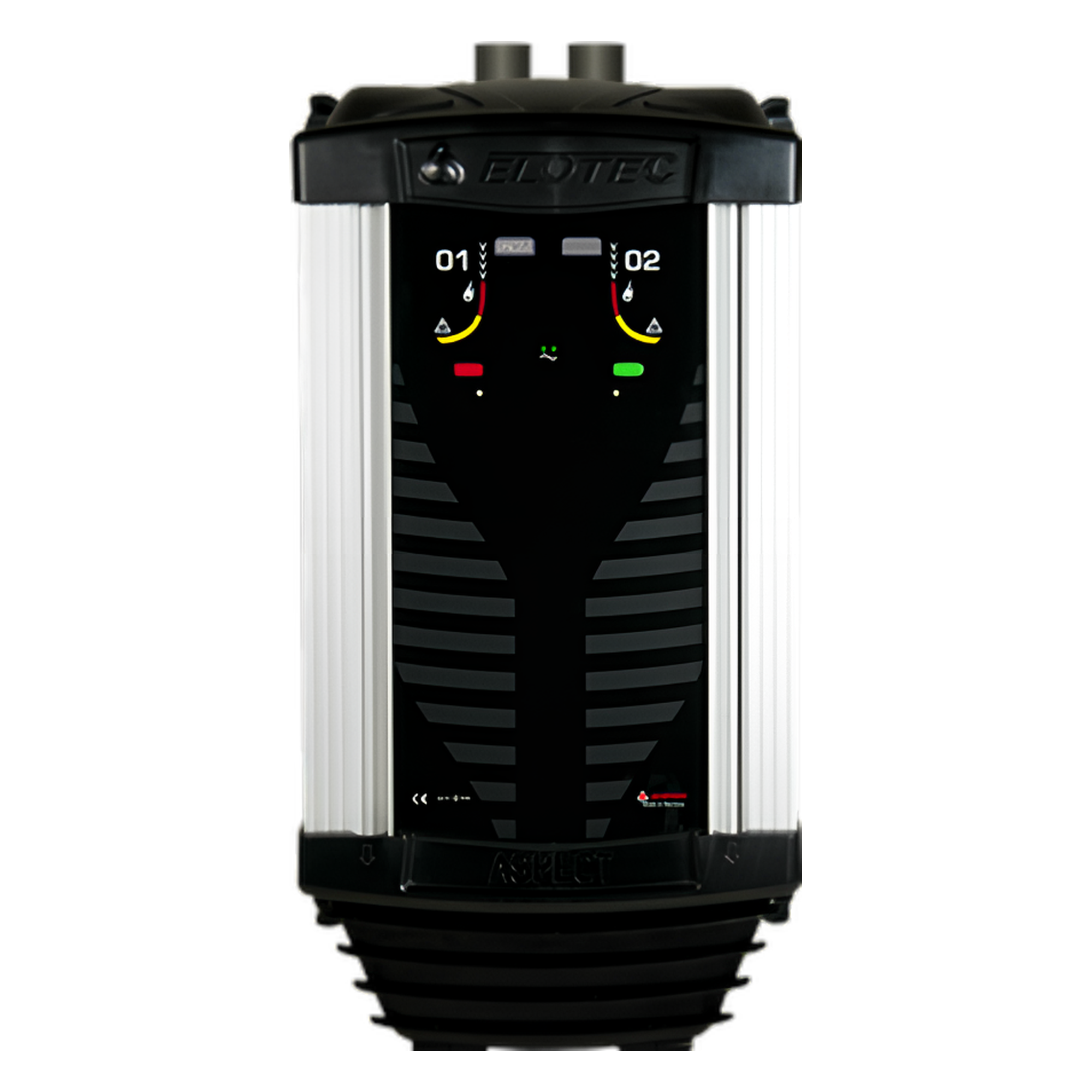

Đầu báo hút khói địa chỉ Panasonic ASPECT Grizzle AE2010G-P

Panasonic ASPECT Aspirating System

Tổng quan sản phẩm

Thông tin nhanh

• ○ Mã sản phẩm: AE2010G-P
• ○ Cảm biến: Grizzle B/C (SENSORKIT-G)
• ○ Số vùng phát hiện: 2
• ○ Chiều dài ống: tối đa 2 × 100 m (Class B) hoặc 4 × 100 m (Class C)
• ○ Nguồn chính: 230 VAC / 50 Hz
• ○ Nguồn tùy chọn: 12 hoặc 24 VDC ngoài
• ○ Cấp bảo vệ: IP44
• ○ Nhiệt độ hoạt động: −30 °C đến +55 °C
• ○ Kích thước: 272 × 530 × 143 mm
• ○ Khối lượng: 6,6 kg

Tám lợi ích nổi bật

Cấu hình Class B và Class C

Lưu ý thiết kế: Thời gian vận chuyển mẫu khí cần xác minh theo EN 54-20 (giới hạn 120 giây). Thử khói tại lỗ lấy mẫu xa nhất sau khi hoàn tất cấu hình.

Aspect Tool B

Cấu hình và chạy thử qua smartphone — kết nối BLE, hoàn tất trong thời gian dưới hai phút.

• ○ Dashboard trạng thái
• ○ Cấu hình độ nhạy theo từng vùng
• ○ Độ nhạy ngày / đêm
• ○ Giám sát và hiệu chuẩn luồng khí
• ○ Cấu hình tín hiệu · kiểm tra nguồn và pin
• ○ Nhật ký sự kiện · tạo và gửi báo cáo trạng thái

Tích hợp hệ thống Panasonic EBL

AE2010G-P được thêm vào cấu hình bằng EBLWin cho EBL512 G3 và EBLOne. Hai cảm biến Grizzle tương ứng hai tab cấu hình riêng. Mỗi unit trên COM Loop có địa chỉ duy nhất trong dải 001–253, gán bằng Address Setting Tool 4414E.

• ○ Panasonic EBL512 G3
• ○ Panasonic EBLOne
• ○ EBLWin · COM Loop
• ○ Address Setting Tool 4414E

Lưu ý: ASPECT không cấu hình được trên phiên bản EBL512 G3 United Version.

Thông số kỹ thuật

• ○ Mã sản phẩm: AE2010G-P
• ○ Dòng sản phẩm: ASPECT Grizzle
• ○ Loại thiết bị: Đầu báo hút khói địa chỉ
• ○ Sensor kit: SENSORKIT-G
• ○ Loại cảm biến: Grizzle B/C
• ○ Số buồng phát hiện: 2
• ○ Nguồn cấp chính: 230 VAC, 50 Hz
• ○ Nguồn ngoài tùy chọn: 12 hoặc 24 VDC
• ○ Điện áp COM Loop: 12–30 VDC (danh định 24 VDC)
• ○ Dòng COM Loop: 2,1 mA (tĩnh / hoạt động)
• ○ Dòng tiêu thụ trung bình: 500 mA
• ○ Dòng đỉnh: tối đa 1,7 A
• ○ Độ nhạy Class B: 0,15 dB/m · 100 m ống, 10 lỗ
• ○ Độ nhạy Class C: 2 dB/m · 2 × 100 m ống, 20 lỗ
• ○ Mức ồn: 55 dB tại 1 m (45–50 dB với AU 002)
• ○ Nhiệt độ hoạt động: −30 °C đến +55 °C
• ○ Độ ẩm môi trường: tối đa 98%
• ○ Cấp bảo vệ: IP44
• ○ Áp suất phòng tối đa: 75 Pa tại điểm lấy mẫu
• ○ Kích thước: 272 × 530 × 143 mm
• ○ Khối lượng: 6,6 kg
• ○ Vật liệu: Nhôm anodized + PC/ABS
• ○ Tiêu chuẩn: EN 54-4, EN 54-20 Class B/C

Ứng dụng đề xuất

Phụ kiện tương thích

• ○ THUB — bệ gắn tường, tối đa 4 ống 100 m, tích hợp chứa nước ngưng và ống xả
• ○ Vulcan Cyclone Filter — tách bụi lớn và nước ngưng trước khi vào ASPECT
• ○ EloClean — vệ sinh đường ống tự động bằng khí
• ○ PowerHouse PH12-36B — tủ pin ngoài đến 24 Ah (EN 54-4)
• ○ AU 002 Exhaust Kit — dẫn khí xả, cân bằng áp suất, giảm ồn 5–10 dB
• ○ PipeDraw — phần mềm tính lỗ lấy mẫu, thời gian vận chuyển, độ nhạy, BOM (PDF/DWG/DXF)

Tiêu chuẩn & chứng nhận

• ○ EN 54-4
• ○ EN 54-20 — Class B và Class C
• ○ VdS G218067 (bản địa chỉ)
• ○ CPR 0786-CPR-21084
• ○ EMC: EN 61000-4 · EN 50130-4
• ○ LVD: IEC 62368-1
• ○ RoHS: EN IEC 63000
• ○ Liệt kê trong phê duyệt hệ thống EN 54-13 của Panasonic

Bảo trì & dịch vụ

Kiểm tra sau sáu tháng kể từ khi lắp đặt. Kiểm tra hằng năm gồm: vệ sinh đường ống, mối nối và lỗ lấy mẫu, thay bộ lọc chính và DIAMANT, kiểm tra pin, thử chức năng bằng test smoke tại lỗ xa nhất.

Chạy thử và bảo trì phải thực hiện theo Technical Description. Tải tài liệu kỹ thuật để xem quy trình đầy đủ.

Tài liệu tải xuống

• ○ Technical Description — en_td_ae2010_mew01855_rev_16.pdf
• ○ Product Leaflet — ll_ae2010g_p_mew01856_rev_2.pdf
• ○ ASPECT System Catalogue — en_cat_ae2010_mew02788_rev_4.pdf
• ○ Vulcan Application Guide — On_site_vulcan.pdf
• ○ PowerHouse Leaflet — ll_powerhouse_mew01859_rev_2.pdf
