Panasonic Fire · Intrinsically Safe Interface
Tổng quan sản phẩm

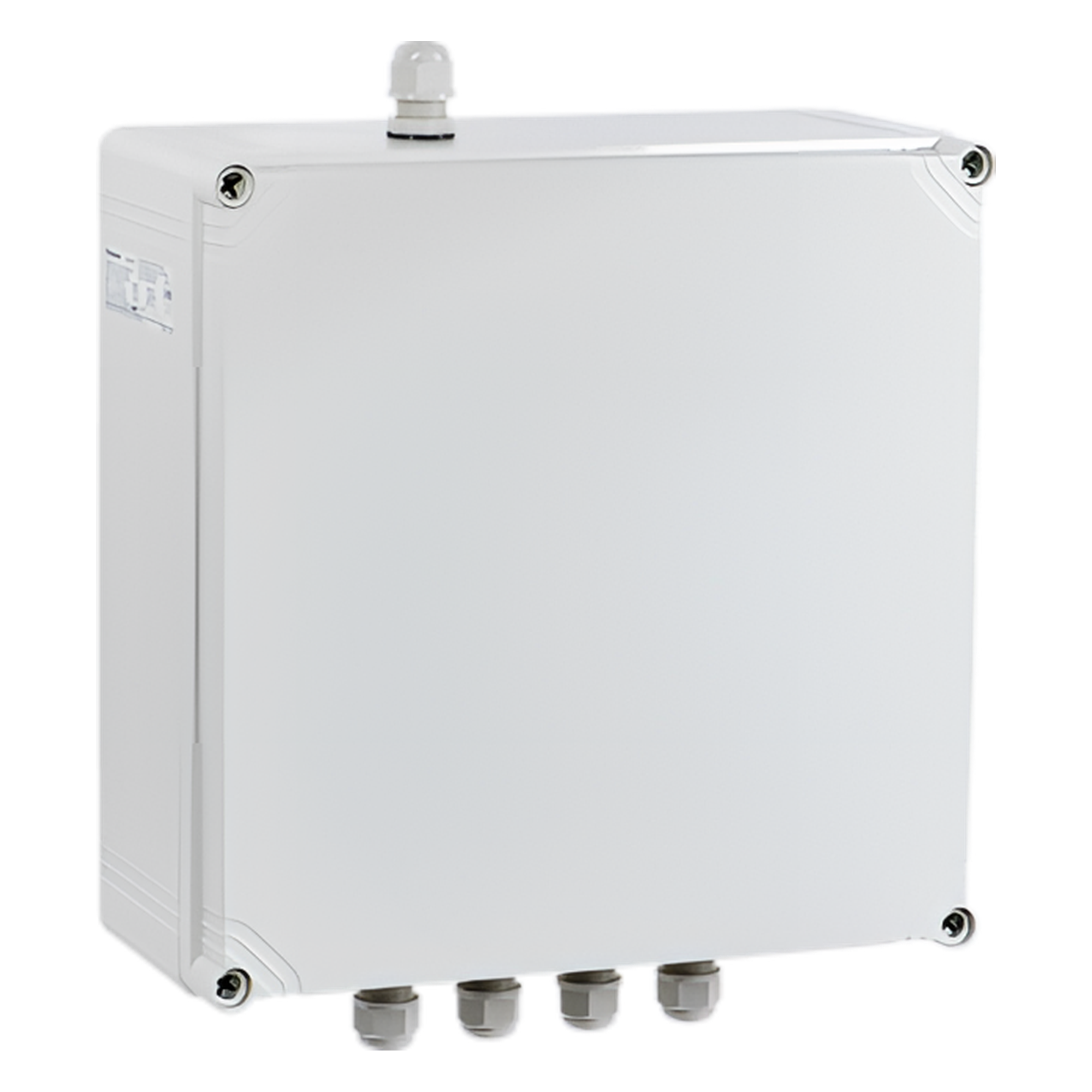

Panasonic 2842 là bộ Intrinsically Safe Barrier Unit — cầu nối an toàn giữa đầu báo chống nổ 2840 / 2841 (trong Ex Zone) và hệ thống báo cháy địa chỉ Panasonic EBL.
Lắp bên ngoài Hazardous Area. Hỗ trợ tối đa 20 đầu báo trên mỗi IS COM Line. Chứng nhận ATEX DEKRA 11ATEX0106 · II (1) G [Ex ia Ga] IIC. EN 54-18. Enclosure IP66/IP67.
Không cần địa chỉ hóa barrier. Nguồn 24 VDC. Tương thích EBL512 G3, EBLOne và EBL128.
Thông tin nhanh
- ○ Loại: Intrinsically Safe Barrier Unit
- ○ ATEX: DEKRA 11ATEX0106 · II (1) G [Ex ia Ga] IIC
- ○ Chuẩn: EN 54-18 · CPR
- ○ Số đầu báo: Tối đa 20 / IS COM Line
- ○ Cấp bảo vệ: IP66 / IP67
- ○ Điện áp: 12–30 VDC (danh định 24 VDC)
- ○ Vị trí lắp: Non-Hazardous Area (ngoài vùng Ex)
- ○ Địa chỉ: Không yêu cầu
Sáu giá trị nổi bật
Cầu nối COM Loop ↔ Ex
Tích hợp đầu báo chống nổ vào hệ Panasonic EBL an toàn.
Tối đa 20 đầu báo
Mỗi 2842 quản lý đến 20 detector trên một IS COM Line.
Chứng nhận ATEX
DEKRA 11ATEX0106 · II (1) G [Ex ia Ga] IIC.
IP66 / IP67
Lắp ngoài trời hoặc môi trường độ ẩm cao.
Không cần địa chỉ
Barrier là giao diện truyền thông — không lập trình địa chỉ.
Tương thích EBL
EBL512 G3 · EBLOne · EBL128.
Công nghệ cốt lõi
Intrinsically Safe Interface
Tách biệt hoàn toàn khu vực Ex và hệ thống báo cháy qua mạch bảo vệ chống nổ chuyên dụng.
Optocoupler Communication
Truyền tín hiệu COM Loop ↔ IS COM Line qua bộ cách ly quang.
DC/DC Power Isolation
Nguồn 24 VDC cách ly hoàn toàn khỏi IS COM Line bằng bộ chuyển đổi DC/DC.
Single Line IS Architecture
IS COM Line dạng nhánh đơn — không cần đường hồi tiếp hoặc EOL Device.
Waterproof Industrial Enclosure
Hộp IP66/IP67 với 5 cable glands tích hợp sẵn.
Ứng dụng công trình
Nhà máy hóa chất · Kho nhiên liệu · Nhà máy khí đốt · Trạm LNG
Cầu nối bắt buộc giữa đầu báo IS (trong zone) và trung tâm EBL (ngoài zone).
Nhà máy sơn · Giàn khoan · Trạm điện · Khu công nghiệp nguy hiểm
Lắp barrier ngoài Hazardous Area · IP66/IP67.
Thông số kỹ thuật
- ○ Mã sản phẩm: 2842
- ○ Loại thiết bị: Intrinsically Safe Barrier Unit
- ○ Điện áp hoạt động: 12–30 VDC
- ○ Điện áp danh định: 24 VDC
- ○ Dòng chờ: ≤ 10 mA
- ○ Dòng hoạt động: ≤ 50 mA
- ○ IS Detector Support: Max 20
- ○ IS COM Voltage: 15 – 17,3 VDC
- ○ COM Loop Voltage: 12 – 30 VDC
- ○ Address Setting: Không yêu cầu
- ○ Kích thước: 300 × 300 × 132 mm
- ○ Khối lượng: 3100 g
- ○ Vật liệu: FR ABS & Polycarbonate
- ○ Nhiệt độ hoạt động: −10 °C đến +55 °C
- ○ Độ ẩm: ≤ 95 % RH
- ○ Cấp bảo vệ: IP66 / IP67
- ○ Khu vực lắp đặt: Non-Hazardous Area
Lắp đặt & tương thích
Lắp bên ngoài Hazardous Area. Kết nối COM Loop (phía an toàn) và IS COM Line (phía Ex). Tối đa 20 đầu báo 2840 / 2841.
Đầu báo & phụ kiện
- ○ 2840 — IS Photoelectric Smoke Detector
- ○ 2841 — IS Heat Detector
- ○ 2843 — IS Back-Box
- ○ EBL512 G3 · EBLOne · EBL128
Câu hỏi kỹ thuật thường gặp
2842 là gì?
Bộ IS Barrier Unit kết nối đầu báo chống nổ với hệ thống báo cháy Panasonic EBL.
Hỗ trợ tối đa bao nhiêu đầu báo?
20 đầu báo chống nổ trên mỗi barrier.
Cần địa chỉ hóa?
Không — barrier không yêu cầu địa chỉ hoặc lập trình.
Lắp trong vùng Ex?
Không — phải lắp bên ngoài Hazardous Area.
Lắp ngoài trời?
Có — đạt IP66/IP67.
Đầu báo tương thích?
Panasonic 2840 và 2841.
Chứng nhận & tiêu chuẩn
- ○ EN 54-18 — Input / Output Device
- ○ CPR 0786-CPR-21785
- ○ ATEX DEKRA 11ATEX0106
- ○ Classification: II (1) G [Ex ia Ga] IIC
- ○ EMC: EN 61000-6-3 · EN 50130-4
- ○ RoHS: EN IEC 63000
Tài liệu tải xuống
- ○ Product Leaflet — ll_2842_mew01879_rev_7.pdf
- ○ Declaration of Performance — dop_2842_essc_fp0019_13.pdf
- ○ Technical Description — en_td_2840_2841_2842_2843_mew01874_rev_11.pdf
Cần báo giá Panasonic 2842?
Liên hệ PanasonicFire.vn để tư vấn IS Barrier, thiết kế Ex Zone (2840 / 2841 + 2842) và tích hợp hệ EBL.
