Panasonic Fire · Advanced Beam Detection
Tổng quan sản phẩm

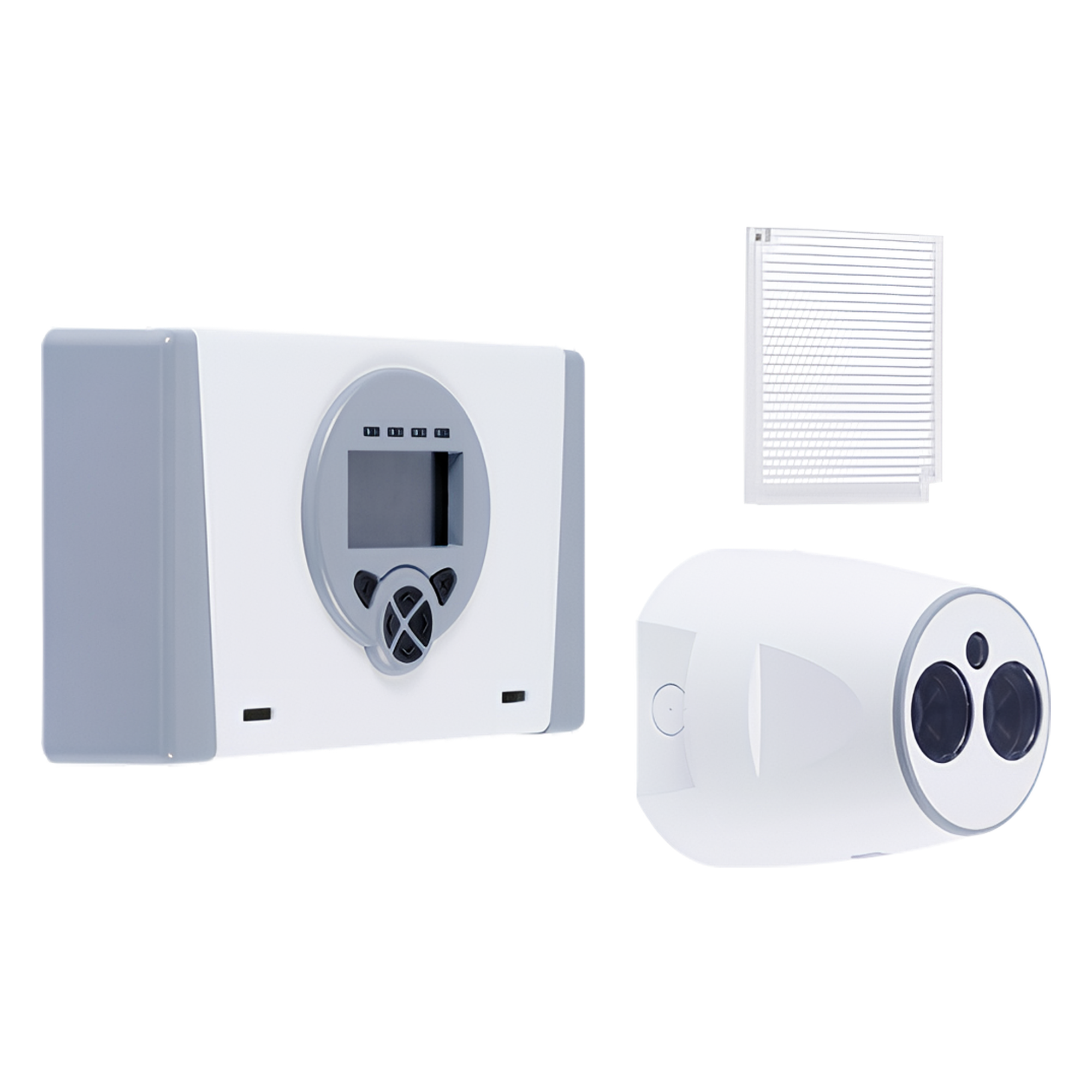

Panasonic 3414 FireRay® Hub là hệ thống đầu báo khói tia phản xạ thế hệ mới — bộ điều khiển trung tâm (Hub Controller) quản lý đồng thời tới 3 đầu dò trên một tuyến cáp duy nhất, tầm bảo vệ 8–120 m.
Auto Alignment (motorized). Building Movement Tracking. Light Cancellation. Contamination Compensation. EN 54-12 · VdS. IP55 (controller) · IP65 (detector).
Ứng dụng: kho logistics, sân bay, nhà máy, nhà thi đấu, triển lãm và atrium TTTM — mở rộng vùng bảo vệ với ít bộ điều khiển hơn.
Thông tin nhanh
- ○ Loại: Reflective Beam System · Hub Controller
- ○ Khoảng cách: 8 – 120 m
- ○ Đầu dò: Tối đa 3 detector / hub
- ○ Auto Alignment: Có (motorized)
- ○ Chuẩn: EN 54-12 · VdS · CPR
- ○ IP: Controller IP55 · Detector IP65
- ○ Ứng dụng: Large open spaces · High ceiling
Sáu giá trị nổi bật
Tới 3 beam / hub
Một bộ điều khiển quản lý tối đa 3 đầu dò trên cùng tuyến cáp.
Auto Alignment
Động cơ tích hợp — tiết kiệm thời gian commissioning.
Building Movement Tracking
Bù dịch chuyển công trình do co giãn / rung động dài hạn.
Light Cancellation
Giảm báo giả từ ánh sáng mặt trời và nguồn sáng công nghiệp.
Contamination Compensation
Tự điều chỉnh độ nhạy khi bề mặt quang bị bẩn.
Giảm chi phí vận hành
Ít controller · ít cáp · giảm thời gian bảo trì.
Công nghệ cốt lõi
Reflective Beam Detection System
Phản xạ quang học — giám sát suy giảm tín hiệu do khói trong vùng bảo vệ.
Auto Alignment Technology
Đầu dò tự căn chỉnh hướng qua hệ thống động cơ điều khiển chính xác.
Building Movement Tracking
Bù lệch tia quang khi kết cấu công trình thay đổi theo thời gian.
Light Cancellation
Hạn chế ảnh hưởng ánh sáng môi trường và ánh sáng phản xạ.
Contamination Compensation
Tự điều chỉnh ngưỡng phát hiện khi bề mặt quang bị bám bụi.
Ứng dụng công trình
Kho logistics · Nhà kho trần cao · Nhà máy
Mở rộng vùng bảo vệ với tối đa 3 beam trên một hub.
Sân bay · Nhà ga · Triển lãm · Nhà thi đấu · Atrium TTTM
Không gian mở lớn — giảm số bộ điều khiển và cáp.
Thông số kỹ thuật
- ○ Mã sản phẩm: 3414 (Hub Controller)
- ○ Loại: FireRay Hub Reflective System
- ○ Số beam detector: Tối đa 3
- ○ Khoảng cách hoạt động: 8 – 120 m
- ○ Controller: 131 × 134 × 131 mm · 0,5 kg · IP55
- ○ Detector (3415): 170 × 274 × 73 mm · 1 kg · IP65
- ○ Nhiệt độ hoạt động: −10 °C đến +55 °C
- ○ Độ ẩm: < 93 % RH
Lắp đặt & tương thích
Hub controller + tối đa 3 detector 3415 trên một tuyến cáp. Phụ kiện long range, bracket, heater và commissioning kit.
Đầu dò & phụ kiện
- ○ 3415 — FireRay® Hub Reflective Detector
- ○ 3404 — Long Range Kit
- ○ 1170-000 — Adjustment Bracket
- ○ 1060-000 — Anti-Condensation Heater
- ○ 1150-000 — Commissioning & Maintenance Kit
Câu hỏi kỹ thuật thường gặp
3414 là gì?
Bộ điều khiển trung tâm hệ thống FireRay Hub Reflective Detection.
Hỗ trợ bao nhiêu đầu dò?
Tối đa 3 đầu dò FireRay Hub Reflective (3415).
Phạm vi hoạt động?
8 m đến 120 m.
Tự căn chỉnh?
Có — Laser Assisted Motorized Auto Alignment.
Bù lệch công trình?
Có — Building Movement Tracking tích hợp sẵn.
Nhà kho trần cao?
Có — ứng dụng mục tiêu của FireRay Hub.
Chứng nhận & tiêu chuẩn
- ○ EN 54-12 — Beam Smoke Detector
- ○ VdS G223077
- ○ CPR 2831-CPR-F4372
- ○ CE
Tài liệu tải xuống
- ○ Product Leaflet — ll_3414_mew03038_rev_.pdf
- ○ Technical Documentation — auto alignment · beam config · long range · maintenance
Cần báo giá Panasonic 3414 FireRay® Hub?
Liên hệ PanasonicFire.vn để tư vấn hệ Hub 3 beam, so sánh với Fireray One 3411 / 3000 3406 và cấu hình kho / sân bay.
