Tổng quan sản phẩm

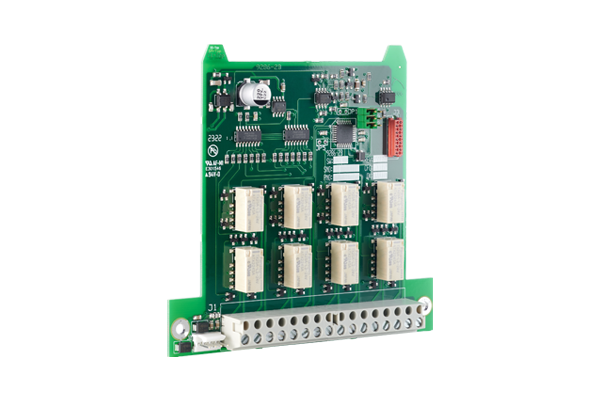

Panasonic 4581 là bo mở rộng 8 relay outputs dành cho hệ báo cháy địa chỉ Panasonic EBL512 G3. Cung cấp 8 relay độc lập — điều khiển linh hoạt quạt hút khói, damper, Voice Evacuation (PAVA), HVAC, cửa chống cháy và các ứng dụng Building Automation.
Relay rating 2 A @ 30 VDC · Lắp trong EBL512 G3 · EN 54-2 / EN 54-4. Tương thích 5000S · 5001S · cáp 5089.
Ứng dụng: bệnh viện, TTTM, khách sạn, data center, nhà máy, trường đại học, sân bay và smart building.
Thông tin nhanh
- ○ Loại: Expansion Board
- ○ Relay outputs: 8
- ○ Relay rating: 2 A @ 30 VDC
- ○ Ứng dụng: Control & Integration
- ○ Lắp đặt: Inside EBL512 G3
- ○ Chuẩn: EN 54-2 / EN 54-4
Sáu giá trị nổi bật
8 relay độc lập
Mỗi relay lập trình cho tình huống điều khiển riêng.
Tích hợp Voice Evacuation
Tối ưu điều khiển hệ sơ tán bằng giọng nói (PAVA).
Điều khiển quạt & damper
Smoke exhaust · Stair pressurization · Fire/Smoke damper.
Mở rộng EBL512 G3
Tăng đáng kể số điểm điều khiển trên hệ thống.
Tiếp điểm 2 A
Dry contact phù hợp nhiều tải điều khiển điện áp thấp.
Tích hợp BMS
Kết nối Building Management và thiết bị kỹ thuật phụ trợ.
Công nghệ cốt lõi
Expansion Board Architecture
Lắp trực tiếp vào hệ EBL512 G3.
Independent Relay Outputs
8 relay hoạt động độc lập cho từng logic điều khiển.
Flexible Control Logic
Gán cho Alarm · Fault · Evacuation · Fan Control · Door Release · Cause & Effect.
Voice Alarm Integration
Tối ưu cho hệ PAVA và Voice Evacuation Panasonic.
BMS Ready
Kết nối BMS · HVAC · Smoke Control · Industrial Control Systems.
Ứng dụng công trình
Voice Evacuation · HVAC · Smoke Control
8 relay · 2 A contacts — điều khiển quạt, damper, PAVA.
Fire doors · BMS · Industrial automation
Mở rộng điểm điều khiển EBL512 G3 cho hạ tầng kỹ thuật công trình.
Thông số kỹ thuật
- ○ Model: 4581 · 8 Relay Outputs Expansion Board
- ○ Số relay: 8
- ○ Relay rating: 2 A @ 30 VDC
- ○ Kích thước: 120 × 110 × 20 mm
- ○ Khối lượng: 80 g
- ○ Nhiệt độ hoạt động: −5 °C đến +40 °C
- ○ Độ ẩm: ≤ 95 % RH
Lắp đặt & tương thích
Hệ thống: 5000S · 5001S (EBL512 G3). Phụ kiện: 5089 Expansion Boards Cable. Ứng dụng: Voice Alarm · Smoke Exhaust · Damper · Building Automation.
Thiết bị liên quan
- ○ 5000S · 5001S — EBL512 G3 Control Unit
- ○ 5089 — Expansion Board Cable
- ○ 4461 — Multipurpose I/O Unit
- ○ 4460 — Relay Output Unit
- ○ PAVA Voice Alarm Systems
Câu hỏi kỹ thuật thường gặp
4581 là gì?
Bo mở rộng 8 relay outputs dành cho hệ EBL512 G3.
Số relay?
8 relay độc lập.
Công suất relay?
2 A tại 30 VDC.
Dùng cho Voice Alarm?
Có — một trong các ứng dụng chính.
Điều khiển quạt hút khói?
Có — hỗ trợ Smoke Control Applications.
Phụ kiện lắp đặt?
Cáp mở rộng 5089 Expansion Boards Cable.
Chứng nhận & tiêu chuẩn
- ○ EN 54-2 — Control & Indicating Equipment Platform
- ○ EN 54-4 — Power Supply Equipment Platform
- ○ CPR 0786-CPR-20982
- ○ VdS G210058
- ○ CE — phê duyệt trong nền tảng EBL512 G3
Tài liệu tải xuống
- ○ Product Leaflet — ll_4581_mew02891_rev_.pdf
- ○ Documentation — Relay configuration · Cause & Effect · Voice Alarm · HVAC · Commissioning
