Panasonic Fire · COM Loop Extension Technology
Tổng quan sản phẩm

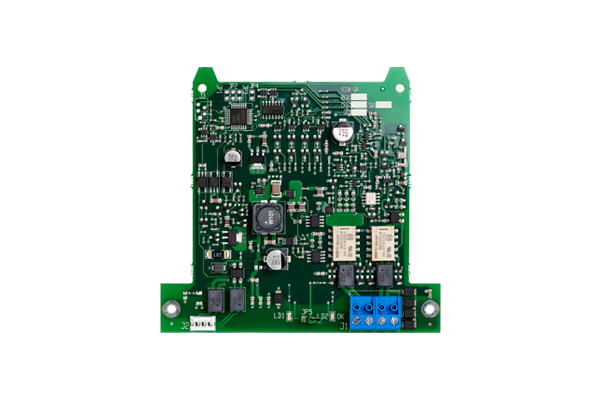

Panasonic 4585 là module COM-Loop Repeater mở rộng chiều dài COM Loop hệ Panasonic EBL qua SUB-loop chuyên dụng — khuếch đại tín hiệu, thêm tới 1100 m đường truyền, linh hoạt cho công trình quy mô lớn và nhiều tòa nhà.
Công suất SUB-loop 350 mA · Auto Addressing · giám sát lỗi toàn diện. Lắp plugin trong nguồn ngoài 4466. Chuẩn EN 54-18. Tương thích EBLOne · EBL512 G3 · EBL128. Tối đa 4 repeater trên một COM Loop.
Ứng dụng: sân bay, bệnh viện, nhà máy, logistics, khu công nghiệp, campus, data center và smart building.
Thông tin nhanh
- ○ Loại: COM Loop Repeater
- ○ SUB-Loop: tới 1100 m
- ○ Điện áp: 24 VDC (từ 4466)
- ○ Dòng tải SUB-loop: 350 mA (EN 54-13: 300 mA)
- ○ Địa chỉ: Auto Addressing
- ○ Ứng dụng: Loop extension · multi-building
Sáu giá trị nổi bật
Mở rộng tới 1100 m
Tăng khoảng cách triển khai COM Loop đáng kể.
SUB-Loop riêng biệt
Mỗi module tạo SUB-loop hoàn chỉnh, giám sát độc lập.
Auto Addressing
Tự động nhận địa chỉ qua 4466 và EBLWin.
Tới 4 repeater / COM Loop
Mở rộng cho công trình rất lớn, nhiều tòa nhà.
Giám sát lỗi toàn diện
Low voltage · internal fault · short circuit · open circuit.
Plugin trong 4466
Lắp trực tiếp trong nguồn ngoài — không cần tủ riêng.
Công nghệ cốt lõi
COM Loop Signal Amplification
Tăng cường tín hiệu COM Loop — mở rộng phạm vi truyền thông.
Dedicated SUB-Loop Architecture
Nhánh truyền thông mới hoạt động như phần mở rộng của COM Loop chính.
Automatic Fault Supervision
Theo dõi liên tục điện áp, ngắn mạch và đứt mạch trên SUB-loop.
Auto Addressing Logic
Địa chỉ hóa tự động thông qua Panasonic 4466.
Expansion Board Design
Lắp trong 4466 qua Molex Connector — gọn, không tủ phụ.
Ứng dụng công trình
Sân bay · Bệnh viện · Campus · Multi-building
SUB-loop 1100 m — kéo dài vòng lặp tới khu vực xa.
Nhà máy · Logistics · Khu công nghiệp · Data center
Tối đa 4 repeater · giảm chi phí dây · tối ưu thiết kế hệ thống.
Thông số kỹ thuật
- ○ Model: 4585 · COM Loop Repeater
- ○ Nguồn: Từ 4466 (16–30 VDC · nominal 24 VDC)
- ○ Dòng tối đa / nội bộ: 640 mA / 10 mA
- ○ SUB-Loop voltage: 21–25 VDC
- ○ Công suất tải SUB-loop: 350 mA (EN 54-13: 300 mA)
- ○ Chiều dài SUB-loop tối đa: 1100 m
- ○ Kích thước: 108 × 114 × 15 mm
- ○ Khối lượng: 55 g
- ○ Nhiệt độ hoạt động: −5 °C đến +40 °C
- ○ Độ ẩm: ≤ 95 % RH
Lắp đặt & tương thích
Bắt buộc: Panasonic 4466 External Power Supply. Module mở rộng cùng tủ: 4464 (2 Voltage Outputs). Hệ thống: EBLOne · EBL512 G3 · EBL128. Isolator: sử dụng Isolator của 4466.
Thiết bị liên quan
- ○ 4466 — External Power Supply
- ○ 4464 — 2 Voltage Outputs Board
- ○ 5088 — Integration Gateway
- ○ EBLOne · EBL512 G3 — Addressable fire alarm systems
Câu hỏi kỹ thuật thường gặp
4585 là gì?
Module mở rộng COM Loop — tạo SUB-loop mới với chiều dài tới 1100 m.
Số module trên một COM Loop?
Tối đa 4 module repeater.
Cần nguồn riêng?
Không — nhận nguồn từ Panasonic 4466.
Auto Addressing?
Có — cấp tự động qua EBLWin / 4466.
Có Isolator riêng?
Không — sử dụng Isolator của 4466 để bảo vệ COM Loop.
Chiều dài SUB-loop tối đa?
Lên tới 1100 m với điều kiện thiết kế phù hợp.
Chứng nhận & tiêu chuẩn
- ○ EN 54-18 — Input / Output Devices
- ○ CPR 0786-CPR-21627
- ○ VdS G219025
- ○ EMC EN 55032 · EN 50130-4
- ○ RoHS EN IEC 63000
Tài liệu tải xuống
- ○ Product Leaflet — ll_4585_mew02203_rev_1.pdf
- ○ Technical Description — en_td_4585_mew02105_rev_3.pdf
- ○ Product Overview — COM-loop repeater 4585 PDF
Cần báo giá Panasonic 4585?
Liên hệ PanasonicFire.vn để tư vấn COM Loop Repeater mở rộng SUB-loop tới 1100 m, lắp trong 4466, cho sân bay, campus và công trình nhiều tòa nhà.
